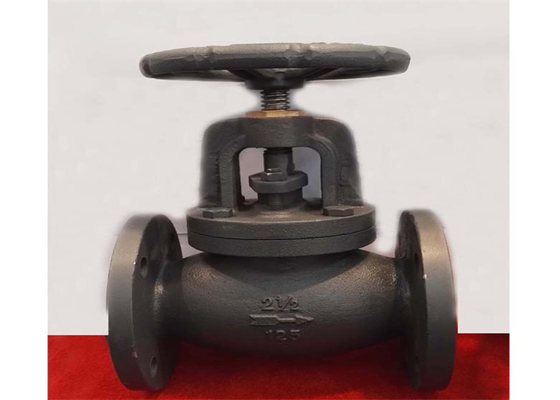

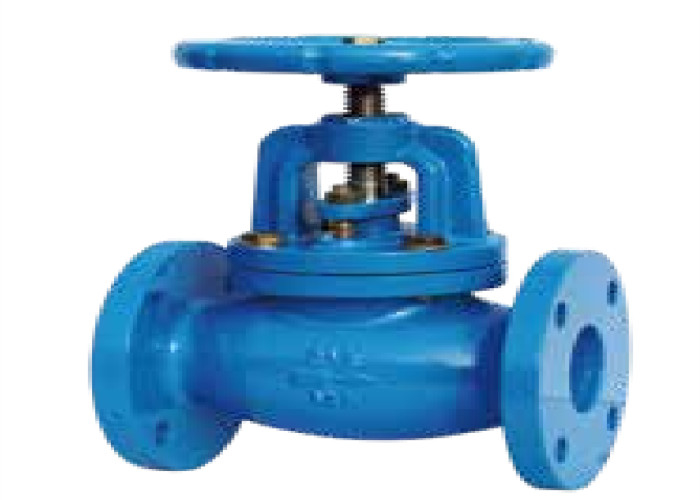

| Productnaam: | Van een flens voorzien Bolklep | Druk: | Middelgrote Druk |
|---|---|---|---|
| Macht: | In werking gestelde wielhand | Norm: | ANSI, API |
| Lichaamsmateriaal: | Ijzer | Grootte: | 2“ aan 10“ |
| Het werk temperatuur: | -10℃ aan 150 ℃ | Media: | Water, Olie, Stoom |
| Kleur: | Zwart | Verbinding: | Van een flens voorzien, rf |
| Hoog licht: | 125LB de Klep van de 2 Duimbol,De roestvrije Klep van de 2 Duimbol,Gietijzerwiel API Globe Valve |
||
De Amerikaanse Standaardsluitklep en de flenssluitklep behoren tot hetzelfde type van klep. Het sluitende deel is een klepschijf, en de klepstam roteert rond het centrum
| Basisnorm | |
| Flenseind | ASME/ANSI B16.1 |
| Face to face | ASME B16.10 |
| Test | Msssp-70 |
De reeks kleppen wordt wijd gebruikt voor het openen van en het sluiten van pijpen met nominale druk minder dan 125lb
| Grootte: | 2 „-12“ |
| Norminaldruk (psi) | 125/250 |
| Suitbktemperatuur | <100> |
| Verbindingstest | 1.41mpa/1.38MPa |
| Shell-test | 2.46mpa/6.0MPa |
| Geschikt middel: | stoom, water |

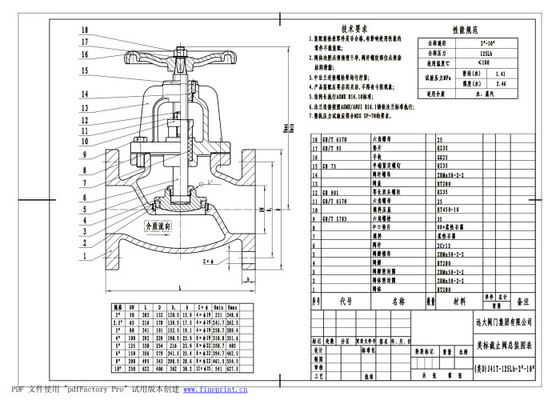

| deelnaam | lichaam | lichaams verzegelende ring | schijfring | schijf | stam | verpakking | pakking | bout | verpakkingsklier | bonnet | wiel | wielnoot |
| materiaal | HT200 | ZCuSn5Pb5Zn5 | ZCuSn5Pb5Zn5 | HT200 | 2Cr13 | grafiet | 08+ grafiet | 35 | Qt450-10 | HT200 | HT200 | Q235 |
| Grootte | DN | L | D | D1 | B | Zxф | Hmin | Hmax | ф |
| 2“ | 50 | 203 | 152 | 120.5 | 15.9 | 4xф19 | 231 | 248.8 | 180 |
| 21/2 „ | 65 | 216 | 178 | 139.5 | 17.5 | 4xф19 | 241.5 | 262.5 | 180 |
| 3“ | 80 | 241 | 191 | 152.5 | 19.1 | 4xф19 | 258.7 | 289.5 | 180 |
| 4“ | 100 | 292 | 229 | 190.5 | 23.9 | 8xф19 | 310.8 | 351.6 | 250 |
| 5 „ | 125 | 330 | 254 | 216 | 23.9 | 8xф22 | 350.7 | 405 | 250 |
| 6“ | 150 | 356 | 279 | 241.5 | 25.4 | 8xф22 | 394.7 | 462.5 | 300 |
| 8“ | 200 | 495 | 343 | 298.5 | 28.6 | 8xф22 | 461.5 | 554.5 | 360 |
| 10“ | 250 | 622 | 406 | 362 | 30.2 | 12xф25 | 541 | 627.5 | 400 |
1. De vloeibare weerstand is klein, en zijn weerstandscoëfficiënt is gelijk aan dat van de pijpsectie met dezelfde lengte.
2. Eenvoudige structuur, klein volume en lichtgewicht.
3. Het is strak en betrouwbaar. Momenteel, wordt de het verzegelen oppervlakte van poortklep wijd gemaakt van plastiek met goede het verzegelen prestaties, en in vacuümsysteem wijd gebruikt.
4. Het is gemakkelijk snel te werken en te openen en te sluiten. Het moet slechts 90 ° van volledig open aan volledige dicht roteren, die voor afstandsbediening geschikt is.
5. Het onderhoud is geschikt, is de structuur van de poortklep eenvoudig, is de verzegelende ring over het algemeen beweegbaar, en de demontage en de vervanging zijn vrij geschikt.
6. Wanneer volledig open of volledig gesloten, de het verzegelen oppervlakte van de bal en de klepzetel van het middel zullen worden geïsoleerd. Wanneer het middel door overgaat, zal het niet de erosie van de klep het verzegelen oppervlakte veroorzaken.
7. Het heeft een brede waaier van toepassing. De diameter strekt zich van een paar millimeter uit aan een paar meters. Het kan vanaf hoog vacuüm op hoge druk worden toegepast. Wanneer de bal 90 graden roteert, zou het bij de inham en de afzet sferisch moeten zijn, om de stroom af te snijden
