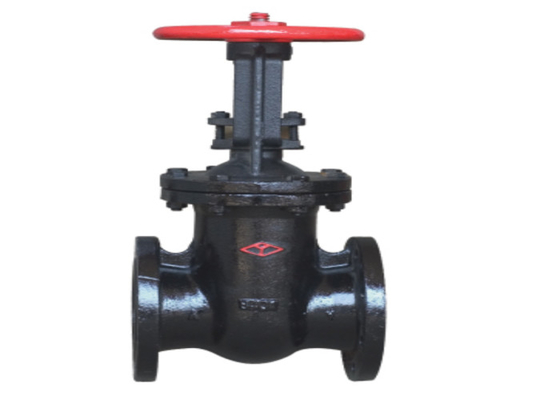

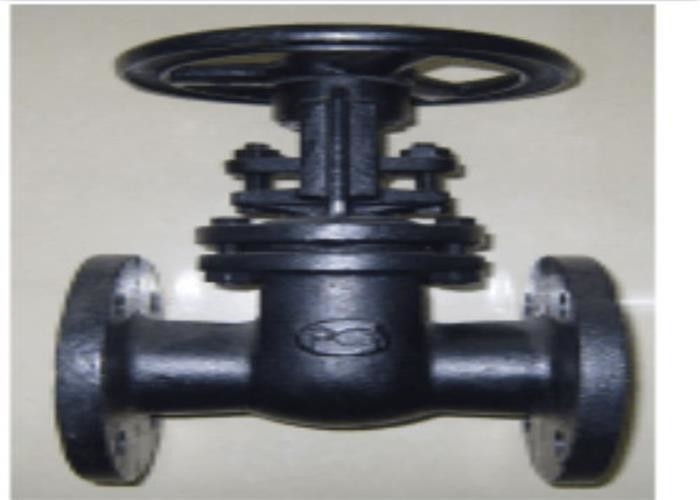

De grijze GOST van gietijzer/HT200 Klep van de Handwielpn10/16 Van een flens voorzien Poort

Inleiding

Het openings en sluitende deel van de poortklep uit gegoten staal is de poort, en de bewegingsrichting van de poort is loodrecht aan de vloeibare richting. De poortklep kan slechts volledig worden geopend en worden aangepast worden gesloten, niet en throttled. De ram heeft twee het verzegelen oppervlakten. De het meest meestal gebruikte wijze is dat de twee het verzegelen oppervlakten van de ramsklep een wig vormen. De wighoek varieert met klepparameters, gewoonlijk 50. Wanneer de middelgrote temperatuur niet hoog is, is het 2 ° 52 ‚. De poort van de klep van de wigpoort kan in een geheel worden gemaakt, dat stijve poortklep wordt genoemd; Het kan ook in een ram worden gemaakt die lichte misvorming kan veroorzaken om zijn manufacturability te verbeteren en de afwijking van de hoek van de het verzegelen oppervlakte in het verwerkingsproces goed te maken. Dit soort ram wordt genoemd elastische ram.

Classificatie

Poortklep uit gegoten staal: verdeeld in de klep van de koolstofstaalpoort, de klep van de roestvrij staalpoort, lage de poortklep van het legeringsstaal (het bestand staal op hoge temperatuur van het chromiummolybdeen behoort tot deze categorie), de poortklep van het lage temperatuurstaal, enz.

Er zijn ook diverse specifieke staalkwaliteiten onder diverse poortkleppen uit gegoten staal, die algemeen als volgt worden gebruikt:

1. De het gieten rangen van de kleppen van de koolstofstaalpoort omvatten: WCA, WCB, WCC, LCB, ENZ. Toepasselijke temperatuur - 46 ℃ ~ 425 ℃.

2. Het gieten rangen van de kleppen van de roestvrij staalpoort: roestvrij staal 301, CF8-roestvrij staal (aan smeedstuk 304 beantwoorden roestvrij staal), CF8M-roestvrij staal die (aan smeedstuk 316 beantwoorden roestvrij staal), enz. Toepasselijke temperatuur - 198 ℃ ~ 816 ℃.

3. Het lage legeringsstaal is verdeeld in legeringsstaal op hoge temperatuur en low-alloy staal met hoge weerstand, waaronder het legeringsstaal op hoge temperatuur vaak het staal van het chromiummolybdeen wordt genoemd.

Het gieten rangen van de kleppen van de het staalpoort van het chromiummolybdeen: zg1cr5mo, de Toepasselijke temperatuur van zg15cr1mov, van ZG20CrMoV, van wc6, van wc9, van c12a, van enz.: 550 ℃ ~ 750 ℃.

De toepasselijke temperatuur van elk specifiek merk van materiaal is verschillend, wat volgens de daadwerkelijke arbeidsvoorwaarden zal worden geselecteerd.

Installatie en gebruik

1. Vóór installatie, controleer de klepholte, het verzegelen oppervlakte en andere delen, en geen vuil of zand worden toegestaan om aan te hangen;

2. De bouten bij alle verbindende delen zullen gelijk worden aangehaald;

3. Controle dat de verpakkingsdelen worden vereist worden samengeperst om zowel de strakheid te verzekeren van de verpakking als het flexibele openen van de ram;

4. Alvorens de klep te installeren, moet de gebruiker het klepmodel, verbindingsgrootte controleren en aandacht besteden aan de middelgrote stroomrichting om consistentie met de klepvereisten te verzekeren;

5. Wanneer het installeren van de klep, moet de gebruiker de noodzakelijke ruimte voor klep het drijven reserveren;

6. De bedrading van het drijfapparaat moet volgens het schakelschema worden uitgevoerd;

7. De poortklep moet regelmatig worden gehandhaafd en niet naar believen in botsing gekomen en, zodat zo zal beïnvloeden niet het verzegelen gedrukt.

Afmetingen
