Kneedbare van de de Afblaasklepflens van de Ijzer500x Druk van het het Beëindigenwater de Milieubeschermingsklep

Inleiding

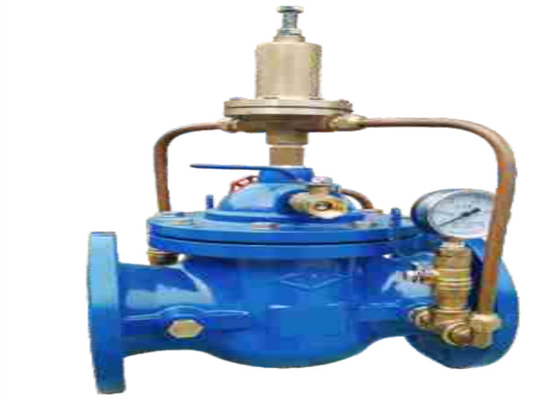

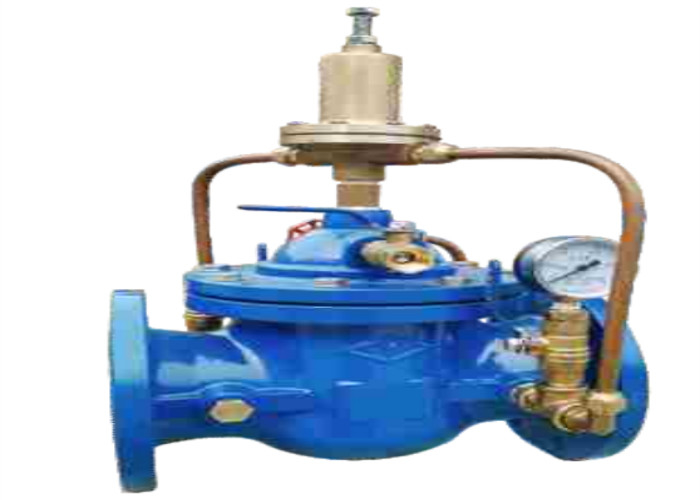

500X van de drukhulp en holding klep. Gebruikt voor watervoorziening, airconditioning en brandbestrijdingspijpleidingssysteem. Middel: water, temperatuur ≤ 80 ℃. Het wordt gebruikt om de pijpleidingsdruk voor de klep te stabiliseren. Wanneer de druk voor de klep de druk overschrijdt, wordt de belangrijkste klep geopend voor drainage. Wanneer de dalingen van de pijpleidingsdruk onder de vastgestelde waarde, de belangrijkste klep wordt gesloten. De drukwaarde kan door de controleklep regelschroef worden geplaatst

Gebruik

De druk die/het ondersteunen klep kan effectief relase de druk bevrijden die het veiligheids vastgestelde punt van proef van controleklep in de pijpleiding aan preventhepijpleiding en materiaal van schade overschrijdt. Deze klep wordt hoofdzakelijk gebruikt voor druk het ontsnappen van het doorgevende systeem van vuurleiding het testen in hoge buildingsto vermijdt het systeemprobleem wegens hoogste hydraulische druk, alkeep de watervoorzieningsdruk altijd van de belangrijkste klep boven één vastgestelde waarde zo als toensure de druk van boven het hoofdgebied van de klepwatervoorziening

het werk principe

Eerst, plaats de openingsdruk van de belangrijkste klep. Maak de controleklepborgmoer los, draai de controleklepschroef met de wijzers van de klok mee, en de schroefbewegingen naar beneden. De regelende lente wordt samengeperst om een bepaalde duw op de controleklepkern toe te passen. Op dit ogenblik, stijgt de openingsdruk van de belangrijkste klep. Draai de controleklep regelschroef linksdraaiend, wordt de de lentedruk vrijgegeven, wordt de duw die op de controleklepkern handelen verminderd, en de openingsdruk van de belangrijkste klep wordt verminderd. De drukwaarde van de pijpleiding voor de belangrijkste klep kan door de drukmaat worden waargenomen. Na het plaatsen, haal de jamnoot aan

Wanneer de druk voor de klep stijgt, ook stijgt de druk in de lagere kamer van het controleklepdiafragma. Na het overschrijden van de vastgestelde waarde, drijft het diafragma de controleklepkern omhoog, opent de controleklep, en het water in de hogere kamer van het belangrijkste klepdiafragma wordt gelost. Wanneer de drukdalingen, de belangrijkste klepkern onder het drukverschil tussen de hogere en lagere kamers van het diafragma opent, begint de belangrijkste klep af te voeren, en de pijpleidingsdruk begint te dalen

De druk onder het controleklepdiafragma vermindert ook, wanneer de druk onder de vastgestelde waarde vermindert. Onder de actie van de het aanpassen lente. De controleklepkern is gesloten. De druk in de hogere kamer van het belangrijkste klepdiafragma stijgt geleidelijk aan. Omdat het gebied van het belangrijkste klepdiafragma groter is dan het gebied van de belangrijkste klepkern, onder de actie van het drukverschil tussen de hogere en lagere kamers van het diafragma. De belangrijkste spoel is gesloten. Het belangrijkste klepeinden afvoeren.

Samenvatting:

1, wanneer het plaatsen van de openingsdruk, verhoogt geleidelijk aan de druk voor de klep. Draai het bij de vastgestelde waarde. En registreer de waarde van de drukmaat, en blijf dan de inhamdruk verhogen. Houd de belangrijkste klep volledig open (d.w.z. zal de lossingsstroom van de belangrijkste klep niet stijgen). Registreer de lossingsdruk van de belangrijkste klep. Dan verminder geleidelijk aan de inhamdruk tot de belangrijkste klep wordt gesloten, en registreer de het opnieuw gaan zitten druk van de klep.

2, herhalen de aanpassing voor meer dan twee keer tot de openingsdruk van de belangrijkste klep en de lossingsdruk. Tot het opnieuw gaan zitten is de druk stabiel.

3, wanneer de handdrukhulp wordt vereist. De kogelklep van de drukhulp op de belangrijkste klepdekking kan worden geopend, en de druk in de hogere kamer van de belangrijkste dalingen van het klepdiafragma. De belangrijkste klep wordt dan geopend voor drukhulp, en de afzet van de kogelklep van de drukhulp met de drainagesloot moeten zou worden verbonden.

4, wanneer het openingsdrukverschil van hoofdklep p < 0.5MPa is, de afwijkingswaarde zijn ± 0.02MPa. Wanneer p ≥ 0.5MPa, de afwijkingswaarde ± 0.04MPa is.

5, Lossingsdruk ≤ 1.08p (P is de openingsdrukwaarde

Afmeting
