Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|

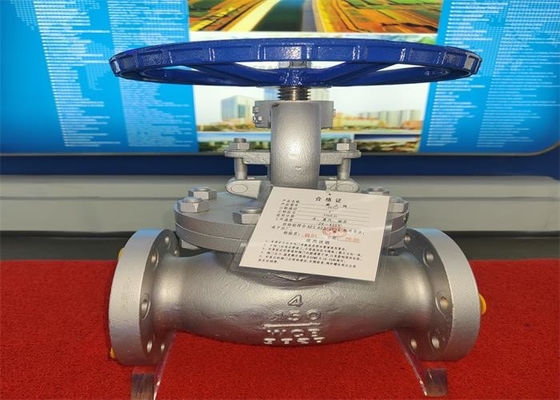

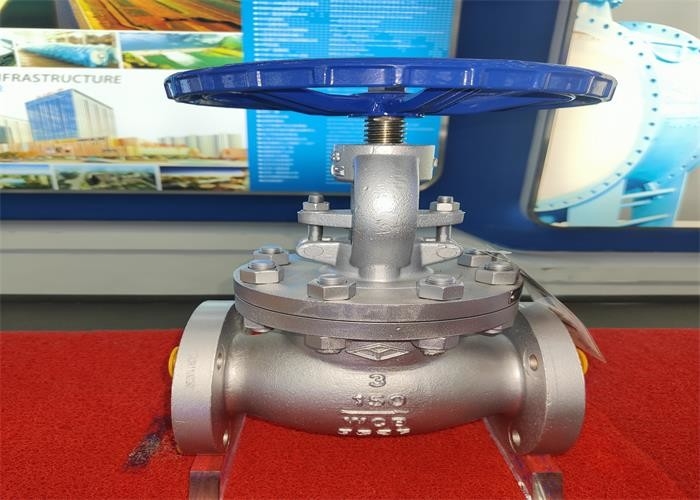

| Productnaam: | Van een flens voorzien Bolklep | Lichaamsmateriaal: | Koolstofstaal |
|---|---|---|---|
| Grootte: | DN50 aan DN300 | Macht: | hand |
| Druk: | Middelgrote Druk, Lage Druk | Verbinding: | Flenseinden |
| Kleur: | Het Verzoek van de klant | Temperatuur van Media: | Middelgrote Temperatuur, Op hoge temperatuur |
| Hoog licht: | dn300 het toenemen de klep van de stambol,150lb het toenemen de klep van de stambol,api norm van een flens voorzien bolklep |
||
Deze klep wordt hoofdzakelijk gebruikt om het middel in de pijpleiding te verbinden of af te snijden. Over het algemeen, is er geen behoefte om de stroom aan te passen.
1. Deze klep is verbonden flens en voldoet aan ANSI B16.5 norm
2. Deze klep is samengesteld uit kleplichaam, bonnet, schijf, stam, stamnoot, handwiel en andere delen. Door het handwiel te roteren, roteert de stam, en de stam drijft naar boven of naar onder de schijf om het doel te bereiken om te openen en te sluiten
|
Naam |
Materiaal |
|
Lichaamsbonnet |
ASTM A216 WCB |
|
Schijf |
ASTM A105 |
|
Stam |
ASTM A276 420 |
|
Noot |
ASTM B148 C95200 |
|
Type |
|
DN |
L |
D |
D1 |
D2 |
BF |
Z-Φd |
H1 |
H2 |
D0 |
|
J41H-150LB |
1 1/4 |
32 |
140 |
115 |
88.9 |
63.5 |
16-1.6 |
4-Ф16 |
232 |
256 |
140 |
|
1 1/2 |
40 |
165 |
125 |
98.4 |
73 |
16-1.6 |
4-Ф16 |
260 |
288 |
160 |
|
|
2 |
51 |
203 |
150 |
120.7 |
92 |
19.5-1.6 |
4-Ф19 |
294 |
327 |
200 |
|
|
2 1/2 |
64 |
216 |
180 |
139.7 |
105 |
22.5-1.6 |
4-Ф19 |
326 |
366 |
240 |
|
|
3 |
76 |
241 |
190 |
152.4 |
127 |
24-1.6 |
4-Ф19 |
365 |
418 |
240 |
|
|
4 |
102 |
292 |
230 |
190.5 |
157 |
23.9-1.6 |
8-Ф19 |
396 |
446 |
280 |
|
|
5 |
125 |
356 |
255 |
215.9 |
186 |
23.9-1.6 |
8-Ф22 |
450 |
516 |
360 |
|
|
6 |
152 |
406 |
280 |
241.5 |
216 |
26-1.6 |
8-Ф22 |
505 |
590 |
400 |
|
|
8 |
203 |
495 |
345 |
298.5 |
270 |
29-1.6 |
8-Ф22 |
601 |
702 |
450 |
|
|
J41H-300LB |
2 |
51 |
267 |
165 |
127 |
92 |
23-1.6 |
8-Ф19 |
328 |
362 |
240 |
|
2 1/2 |
64 |
292 |
190 |
149.2 |
105 |
25.5-1.6 |
8-Ф22 |
387 |
432 |
280 |
|
|
3 |
76 |
318 |
210 |
168.3 |
127 |
30.2-1.6 |
8-Ф22 |
416 |
457 |
280 |
|
|
4 |
102 |
356 |
255 |
200 |
157 |
32-1.6 |
8-Ф23 |
452 |
504 |
320 |
|
|
5 |
125 |
400 |
280 |
235 |
186 |
35-1.6 |
8-Ф23 |
509 |
580 |
360 |
|
|
6 |
152 |
444 |
320 |
269.9 |
216 |
36.6-1.6 |
12-Ф23 |
580 |
671 |
400 |
