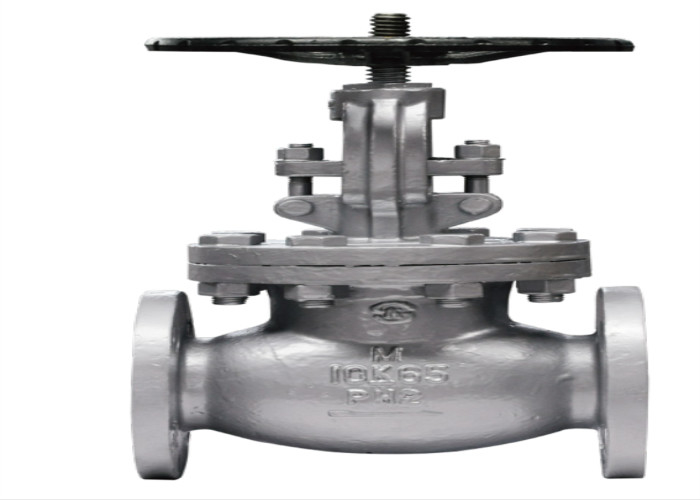

| Productnaam: | Van een flens voorzien Bolklep | Lichaamsmateriaal: | Koolstofstaal |
|---|---|---|---|
| Verbinding: | Flenseinden, rf | Kleur: | Het Verzoek van de klant, Zilverachtig Wit |
| Norm: | KS | Druk: | 10K |
| Temperatuur van media: | ≤120℃ | Media: | Water, olie, Gas, damp |
| Hoog licht: | 10k van een flens voorzien bolklep,van een flens voorzien bolklep op hoge temperatuur,10k flenstype van de bolklep |
||
Deze klep wordt hoofdzakelijk gebruikt om het middel in de pijpleiding te verbinden of af te snijden. Over het algemeen, is er geen behoefte om de stroom aan te passen
1. De structuur is redelijk en compact, en het volume is klein. Het kleplichaam is tonvormig of gestroomlijnd, en de vorm is mooi.
2. De het openen en het sluiten torsie is klein, en de verbinding is veilig en betrouwbaar
| Type |
Druk |
Testdruk | Geschikte Temperature℃ | Geschikt Middel | |
|
Sterkte (water) MPa |
Sluit in (water) MPa |
||||
|
J41H-10K
|
10K | 2.1 | 1.6 | -10~120℃ | Water, Damp |
| Type | DN | L | D | D1 | D2 | BF | Z-Φd | H1 | H2 | D0 |
|
J41H-10K |
50 | 203 | 155 | 120 | 96 | 16-2 | 4-Φ19 | 289.5 | 315 | 200 |
| 65 | 216 | 175 | 140 | 116 | 18-2 | 4-Φ19 | 294.5 | 326.5 | 200 | |
| 80 | 241 | 185 | 150 | 126 | 18-2 | 8-Φ19 | 322.5 | 355 | 240 | |
| 100 | 292 | 210 | 175 | 151 | 18-2 | 8-Φ19 | 345.5 | 380 | 280 | |
| 125 | 356 | 250 | 210 | 182 | 20-2 | 8-Φ23 | 414 | 460 | 280 | |
| 150 | 406 | 280 | 240 | 212 | 22-2 | 8-Φ23 | 443 | 495 | 360 | |
| 200 | 495 | 330 | 290 | 262 | 22-2 | 12-Φ23 | 530 | 602 | 450 |
| Deelnaam | Materiaal |
| Lichaamsbonnet |
WCB |
| Stam |
25 |
| Stamnoot |
2Cr13 |
| Schijf |
ZCuAl10Fe3 |
