Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|

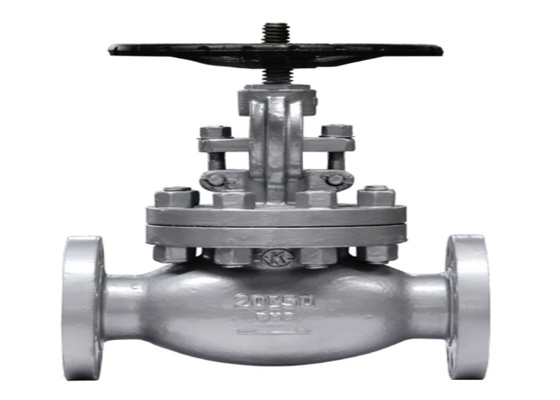

| Productnaam: | Van een flens voorzien Bolklep | Grootte: | DN50 aan DN200 |
|---|---|---|---|
| Lichaamsmateriaal: | koolstofstaal | Middel: | Het Gas van de waterolie, Water |
| Kleur: | Het Verzoek van de klant, Zilverachtig Wit | Verbindingstype: | Rf |
| Type: | bolklep | Open: | Handwiel |
| Hoog licht: | 20k het type van de klepflens van de drukbol,Koreaans standaardflenstype van de bolklep,klep uit gegoten staal van de stoom de van een flens voorzien bol |
||
Klepeigenschappen
1. De structuur is redelijk en compact, en het volume is klein. Het kleplichaam is tonvormig of gestroomlijnd, en de vorm is mooi.
2. De het openen en het sluiten torsie is klein, en de verbinding is veilig en betrouwbaar
Gebruik
Deze klep wordt hoofdzakelijk gebruikt om het middel in de pijpleiding te verbinden of af te snijden. Over het algemeen, is er geen behoefte om de stroom aan te passen
Verbindingsgrootte
| Type | DN | L | D | D1 | D2 | BF | Z-Φd | H1 | H2 | D0 |
|
J41H-20K |
50 | 267 | 155 | 120 | 96 | 22-2 | 8-Φ19 | 289.5 | 314 | 240 |
| 65 | 292 | 175 | 140 | 116 | 24-2 | 8-Φ19 | 319 | 347 | 240 | |
| 80 | 318 | 200 | 160 | 132 | 26-2 | 8-Φ23 | 345 | 382 | 280 | |
| 100 | 356 | 225 | 185 | 160 | 28-2 | 8-Φ23 | 395 | 426 | 360 | |
| 125 | 400 | 270 | 225 | 195 | 30-2 | 8-Φ25 | 441 | 485 | 400 | |
| 150 | 444 | 305 | 260 | 230 | 32-2 | 12-Φ25 | 461 | 510 | 450 | |
| 200 | 559 | 350 | 305 | 275 | 34-2 | 12-Φ25 | 737 | 790 | 560 |
| Type | Druk | Testdruk | Geschikte Temperature℃ | Geschikt Middel | |
|
Sterkte (water) MPa |
Sluit in (water) MPa |
||||
|
J41H-20K
|
20K | 5.3 | 3.9 | -10~120℃ | Olie, Water, Damp |
| Deelnaam | Materiaal |
| Lichaamsbonnet | WCB |
| Stam | 25 |
| Stamnoot | 2Cr13 |
| Schijf | ZCuAl10Fe3 |
