Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Productnaam: | Van een flens voorzien Bolklep | Druk: | 1.6 Mpa |
|---|---|---|---|
| Macht: | Handwiel | Geschikte temperatuur: | ≤200℃ |
| Verbinding: | Flenseind | Kleur: | Het blauwe Verzoek van de klant, |
| Lichaamsmateriaal: | Grijs ijzer | Middel: | Het Gas van de waterolie, water, Stoom |
| Hoog licht: | 15mm van een flens voorzien bolklep,van een flens voorzien de bolklep van GB norm,1.6 mpa het type van de klepflens van de drukbol |
||

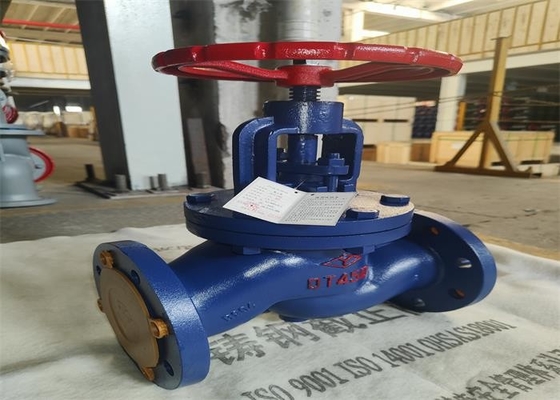

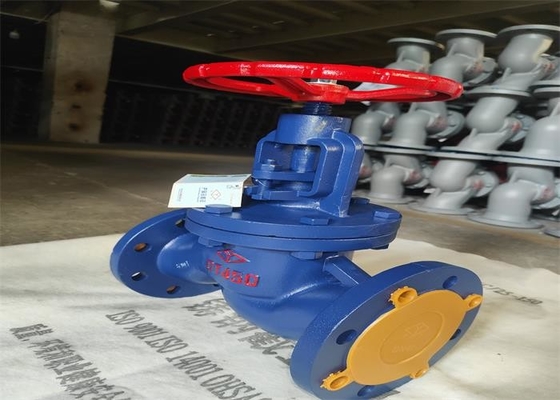

1. J41t/w/h/f/x-16 is een flens verbonden sluitklep die aan gb/t12233-norm voldoen;
2. De klep is samengesteld uit kleplichaam, schijf, bonnet, klepstaaf en handwiel.
Draai het handwiel om de klepstam te maken roteren, om de klepschijf te drijven om toe te nemen of te vallen om het doel te bereiken om te openen en te sluiten
1. De structuur is redelijk en compact, en het volume is klein. Het kleplichaam is tonvormig of gestroomlijnd, en de vorm is mooi.
2. De het openen en het sluiten torsie is klein, en de verbinding is veilig en betrouwbaar.
3. De klepzetel kan een vervangbare klepzetel zijn, die met het verzegelende oppervlaktemateriaal van het sluitende deel in om het even welke combinatie kan worden aangepast om aan de vereisten van arbeidsvoorwaarden te voldoen.
| Type |
Nominaal |
Meting (mm) | |||||||
| L | D | D1 | D2 | BF | Z-Φd | H | D0 | ||
| J41T/W/H/F/X-16 | 15 | 130 | 95 | 65 | 45 | 14-2 | 4-Φ14 | (113) 200 | 80 |
| 20 | 150 | 105 | 75 | 55 | 16-2 | 4-Φ14 | (113) 200 | 80 | |
| 25 | 160 | 115 | 85 | 65 | 16-2 | 4-Φ14 | (125) 220 | 80 | |
| 32 | 180 | 135 | 100 | 78 | 18-2 | 4-Φ18 | (145) 245 | 100 | |
| 40 | 200 | 145 | 110 | 85 | 18-3 | 4-Φ18 | (180) 260 | 130 | |
| 50 | 230 | 160 | 125 | 100 | 20-3 | 4-Φ18 | (200) 285 | 130 | |
| 65 | 290 | 180 | 145 | 120 | 20-3 | 4-Φ18 | (205) 300 | 150 | |
| 80 | 310 | 195 | 160 | 135 | 22-3 | 8-Φ18 | 350 | 240 | |
| 100 | 350 | 215 | 180 | 155 | 24-3 | 8-Φ18 | 365 | 240 | |
| 125 | 400 | 245 | 210 | 185 | 26-3 | 8-Φ18 | 430 | 300 | |
| 150 | 480 | 280 | 240 | 210 | 28-3 | 8-Φ23 | 450 | 300 | |
| 200 | 600 | 335 | 295 | 265 | 30-3 | 12-Φ23 | 510 | 360 | |
| 250 | 650 | 405 | 355 | 320 | 32-3 | 12-Φ25 | 620 | 420 | |
| 300 | 698 | 460 | 410 | 375 | 34-3 | 12-Φ25 | 890 | 600 | |
Hoofddeelmateriaal
| Deelnaam | Materiaal |
| Lichaamsbonnet | DN15-65 het Kneedbare ijzer van Grey Iron /DN80-300 |
| Stam | Koolstofstaal, Roestvrij staal |
| Schijf |
Grijze iron+Brass, Grijs ijzer, Grijs iron+Stainless-staal, Grijze iron+F4, Grijze iron+rubber |
| pakking | XB300 |
| Verpakking | Flexibel grafiet |
| Boutnoot | 25/35 |
| Zegelring | HR200/Brass (slechts forDN15-50) |
