Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Productnaam: | drijvende kogelklep | Lichaamsmateriaal: | Grijs ijzer; |
|---|---|---|---|
| Verbinding: | flens; Rf | Middel: | Water |
| Kleur: | blauw, het Verzoek van de Klant | Druk: | Lage Druk, 1.6MPa |
| Macht: | Handvat | Temperatuur van media: | -20~100℃ |
| Hoog licht: | ss 201 drijvende controleklep,drijvende de controleklep van de ijzerflens,ss 201 drijvende kogelklep |
||
Deze klep wordt gebruikt voor het openen en het sluiten van niet corrosieve middelgrote pijpleiding
| Flenseind | EN 1092-2 |
| DN15-DN100 van aangezicht tot aangezicht | DIN3202 F4 |
| DN125-DN250 van aangezicht tot aangezicht | DIN3202 F5 |
| Ontwerp en vervaardiging | DIN 3357 |
| Norminaldruk (MPA) | 1.6 |
| Shell-test (Water) | 2.5Mpa |
| Verbindingstest (Water) | 1.8mpa |
| Verbindingstest (Lucht) | 0.6mpa |
| Temperatuur | -10℃ aan 150℃ |
| Geschikt middel: | water |
| DN | L | D | D2 | D3 | B | F |
| 40 | 140 | 150 | 110 | 88 | 18 | 3 |
| 50 | 150 | 165 | 125 | 102.0 | 20 | 3 |
| 65 | 170 | 185 | 145 | 122.0 | 20 | 3 |
| 80 | 180 | 200 | 160 | 138 | 22 | 3 |
| 100 | 190 | 220 | 180 | 158 | 24 | 3 |
| 125 | 325 | 250 | 210 | 188 | 26 | 3 |
| 150 | 350 | 285 | 240 | 211 | 26 | 3 |
| 200 | 400 | 340 | 295 | 266 | 30 | 3 |

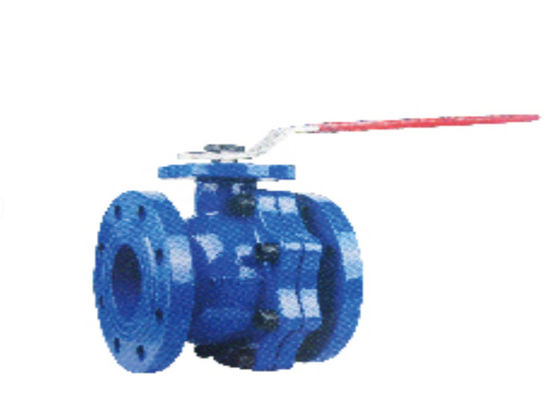

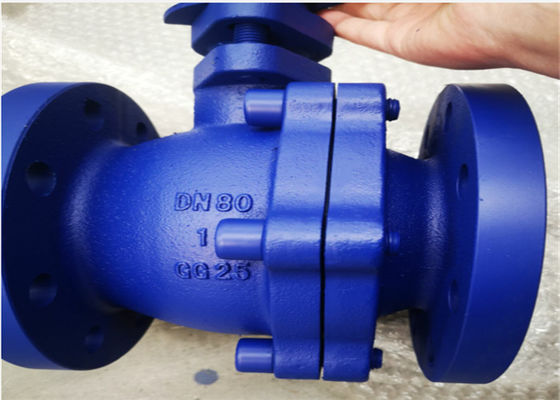

De klep is samengesteld uit kleplichaam, bal, klepstam, verpakkingsklier, grensplaat, handvat en andere delen. Het handvat parallel met de pijpleidingsas wijst erop dat de klep in de open positie is, en de loodlijn aan de pijpleidingsas wijst erop dat de klep in de gesloten positie is. Het openen en het sluiten kunnen worden gerealiseerd door handvat 90 ° te draaien
