Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Productnaam: | drijvende kogelklep | Materieel lichaam: | Koolstofstaal, Cs |
|---|---|---|---|
| Grootte: | DN15~DN300 | Verbinding: | flens; Rf |
| Middel: | Olie, Water | Werkdruk: | 1.0-1.6Mpa (10-25bar) |
| Norm: | GB-norm | Temperatuur van media: | Middelgrote temperatuur |
| Hoog licht: | Het Drijvende Type van KoolstofstaalKogelklep,standaardkogelklep drijvend type van GB,dn80 drijvende kogelklep |
||

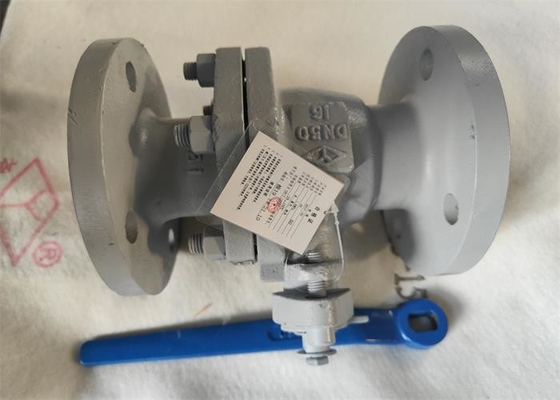

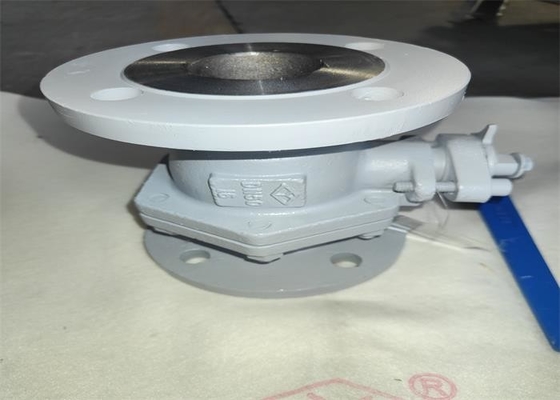

Deze klep is geschikt om van water, stoom te openen en te sluiten en de oliepijpleidingen, Hoofdlichaamsmateriaal is koolstofstaal WCB, toepasselijke temperatuur ≤ 150 ℃, toepasselijk middel: water, olie en stoom.
| Type | DN | L | D | D1 | D2 | BF | Z-Φd | H |
| Q41F-16C | 40 | 180 | 150 | 110 | 84 | 18-2 | 4-Ф18 | 133 |
| 50 | 200 | 165 | 125 | 99 | 20-2 | 4-Ф18 | 140 | |
| 65 | 220 | 185 | 145 | 118 | 20-2 | 8-Ф18 | 155 | |
| 80 | 241 | 200 | 160 | 132 | 20-2 | 8-Ф18 | 182 | |
| 100 | 305 | 220 | 180 | 156 | 22-2 | 8-Ф18 | 208 | |
| 125 | 356 | 250 | 210 | 184 | 22-2 | 8-Ф18 | 249 | |
| 150 | 395 | 285 | 240 | 211 | 24-2 | 8-Ф22 | 277 | |
| 200 | 457 | 340 | 295 | 266 | 24-2 | 12-Ф22 | 328 |
| Hoofddeel | Materiaal |
| Lichaam | WCB |
| Stam, Bal | 2Cr13 |
| Verbinding, verpakking | PTFE |
Mogelijke fouten en verwijderingsmethodes
| Mogelijke fouten | Oorzaak van mislukking | De methode van de foutenverwijdering |
| Lekkage van het verzegelen oppervlakte |
1. De middenflensbouten zijn los. |
1. Haal gelijk de middenflensbouten aan. |
| Verpakkingslekkage |
1. Ontoereikende verpakking. |
1. Voeg vuller toe. |
| Lekkage bij middenmond |
1. Het Chinees Franse stootkussen is beschadigd of ongeldig. |
1. Vervang de middenflenspakking. |
1. Het product zal in een droog pakhuis worden opgeslagen en niet zal opgeslagen worden in openlucht.
2. Voor opslag op lange termijn, wordt het regelmatige onderhoud vereist.
3. Dit product kan bij om het even welke positie van de pijpleiding of het materiaal worden geïnstalleerd, maar het zou gemakkelijk moeten zijn te openen en te sluiten.
4. De druktest zal voor installatie worden uitgevoerd, en de installatie kan slechts worden uitgevoerd als het aan de vereisten voldoet.
5. Maak de pijp en klepholte voor installatie schoon.
6. Het product zal niet onderworpen worden aan grote externe kracht na installatie.
7. De positie van het handvat wijst erop dat de klep open of gesloten is. Het handvat wordt geopend wanneer het met de pijpleidingsas parallel is, en sloot wanneer het aan de pijpleidingsas loodrecht is.
8. De exploitatievoorwaarden zullen met de vereisten van de prestatiesspecificaties verenigbaar zijn.
