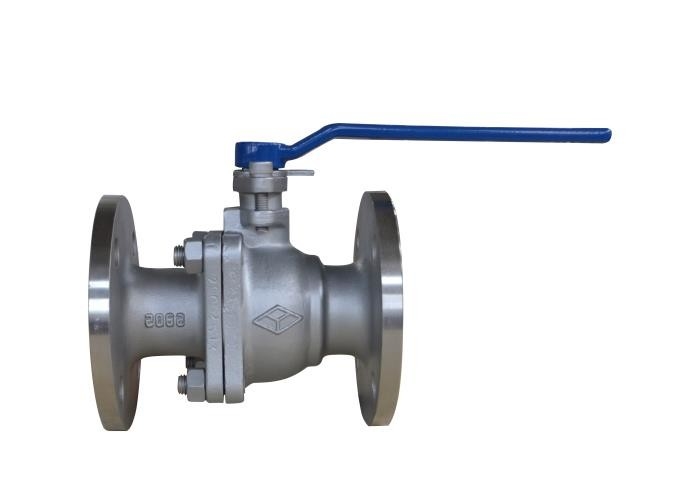

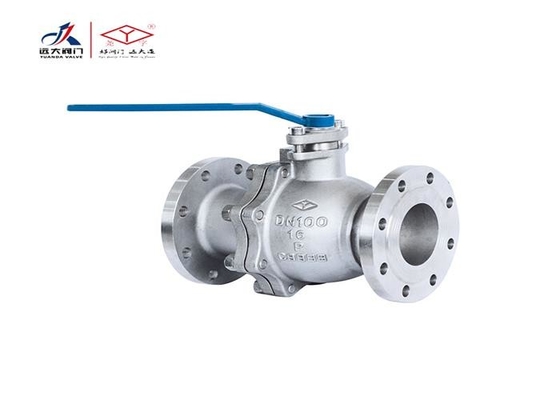

1.6 Mpa Druk, SS304-Roestvrij staal Materiële, Drijvende Kogelklep

Principe van actie

De klep is samengesteld uit kleplichaam, bal, klepstam, handvat en andere delen. De klepstam roteert door het handvat te draaien

90 °, de klepstaaf drijven de bal om 90 ° te roteren om het openen en het sluiten te realiseren.

Verbindingsgrootte

Materiaal van hoofddelen

Opslag, installatie en gebruiksinstructies

1. Het product zal in een droog pakhuis worden opgeslagen en niet zal opgeslagen worden in openlucht.

2. Voor opslag op lange termijn, wordt het regelmatige onderhoud vereist.

3. Dit product kan bij om het even welke positie van de pijpleiding of het materiaal worden geïnstalleerd, maar het zou gemakkelijk moeten zijn te openen en te sluiten.

4. De druktest zal voor installatie worden uitgevoerd, en de installatie kan slechts worden uitgevoerd als het aan de vereisten voldoet.

5. Maak de pijp en klepholte voor installatie schoon.

6. Het product zal niet onderworpen worden aan grote externe kracht na installatie.

7. De positie van het handvat wijst erop dat de klep open of gesloten is. Het handvat wordt geopend wanneer het met de pijpleidingsas parallel is, en sloot wanneer het aan de pijpleidingsas loodrecht is.

8. De exploitatievoorwaarden zullen met de vereisten van de prestatiesspecificaties verenigbaar zijn

Goedgekeurde norm

·Ontwerp en vervaardiging: staalkogelkleppen voor de aardolie, petrochemische en verwante industrieën (GB/T 12237)

·Structurele lengte: GB/T 12221 structurele lengte van metaalkleppen

·Verbindingseind: JB/T 79,1 de integrale flens van de staalpijp

·Inspectie en test: De inspectie van GB/van T 26480 en test van kleppen
