Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Productnaam: | drijvende kogelklep | Kleur: | Wit, het Verzoek van de Klant |
|---|---|---|---|
| Grootte: | DN50~DN250 | Middel: | Olie, Water |
| Werkdruk: | 1.6~2.5 Mpa | Macht: | Gemotoriseerd |
| Temperatuur van media: | Op hoge temperatuur | Verbinding: | PTFE |

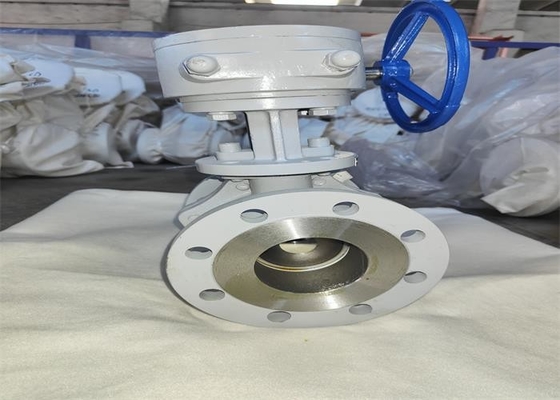

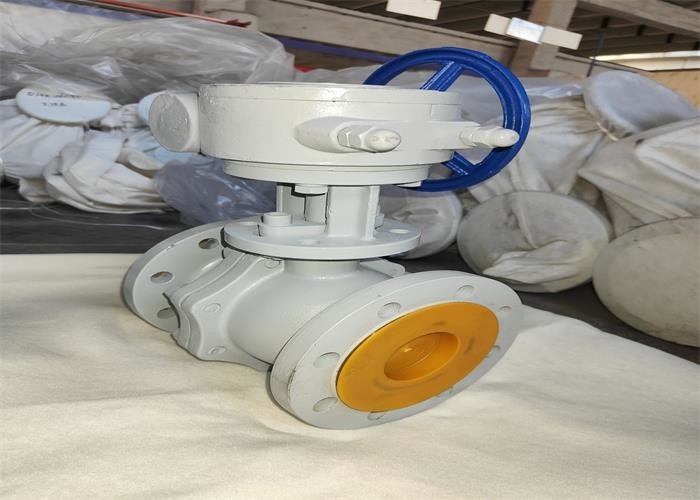

| Hoog licht: | 2 duim Drijvende Kogelklep,de wijze drijvende kogelklep van de turbineaandrijving,koolstofstaal drijvende klep 2 duim |
||
·Ontwerp en vervaardiging: De van een flens voorzien en stuiklasse kogelkleppen van GB/van T 12237
·Structurele lengte: GB/T 12221 structurele lengte van metaalkleppen
·Verbindingseind: GB/T 9113,1 de integrale flens van de staalpijp
·Inspectie en test: De inspectie van GB/van T 26480 en test van kleppen
| Type | DN | L | φ4 | φ3 | φ2 | BF | Z-Φd | H |
| Q341F-16C | 50 | 200 | 165 | 125 | 99 | 20-2 | 4-Ф18 | 140 |
| 65 | 220 | 185 | 145 | 118 | 20-2 | 8-Ф18 | 155 | |
| 80 | 241 | 200 | 160 | 132 | 20-2 | 8-Ф18 | 182 | |
| 100 | 280 | 220 | 180 | 156 | 22-2 | 8-Ф18 | 208 | |
| 125 | 320 | 250 | 210 | 184 | 22-2 | 8-Ф18 | 249 | |
| 150 | 360 | 285 | 240 | 211 | 24-2 | 8-Ф22 | 277 | |
| 200 | 400 | 340 | 295 | 266 | 24-2 | 12-Ф22 | 328 |
| Hoofddeel | Materiaal |
| Lichaam | WCB |
| Stam, Bal | 2Cr13 |
| Verbinding, verpakking | PTFE |
Mogelijke fouten en verwijderingsmethodes
| Mogelijke fouten | Oorzaak van mislukking | De methode van de foutenverwijdering |
| Lekkage van het verzegelen oppervlakte | 1. De middenflensbouten zijn los. 2. De het verzegelen oppervlakte is beschadigd. |
1. Haal gelijk de middenflensbouten aan. 2. Maak de het verzegelen oppervlakte in orde of vervang de delen. |
| Verpakkingslekkage | 1. Ontoereikende verpakking. 2. De verpakking wordt niet samengeperst. |
1. Voeg vuller toe. 2. Compacte verpakking |
| Lekkage bij middenmond | 1. Het Chinees Franse stootkussen is beschadigd of ongeldig. 2. De middenflensbouten worden niet aangehaald. |
1. Vervang de middenflenspakking. 2. Haal gelijk de middenflensbouten aan |
1. Het product zal in een droog pakhuis worden opgeslagen en niet zal opgeslagen worden in openlucht.
2. Voor opslag op lange termijn, wordt het regelmatige onderhoud vereist.
3. Dit product kan bij om het even welke positie van de pijpleiding of het materiaal worden geïnstalleerd, maar het zou gemakkelijk moeten zijn te openen en te sluiten.
4. De druktest zal voor installatie worden uitgevoerd, en de installatie kan slechts worden uitgevoerd als het aan de vereisten voldoet.
5. Maak de pijp en klepholte voor installatie schoon.
6. Het product zal niet onderworpen worden aan grote externe kracht na installatie.
7. De positie van het handvat wijst erop dat de klep open of gesloten is. Het handvat wordt geopend wanneer het met de pijpleidingsas parallel is, en sloot wanneer het aan de pijpleidingsas loodrecht is.
8. De exploitatievoorwaarden zullen met de vereisten van de prestatiesspecificaties verenigbaar zijn.
