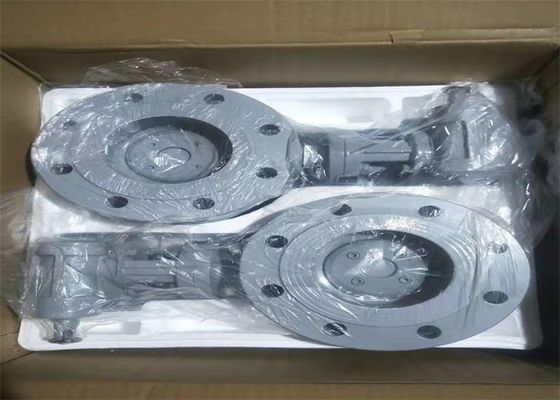

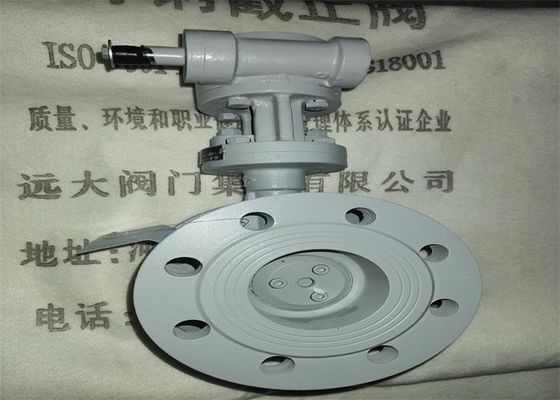

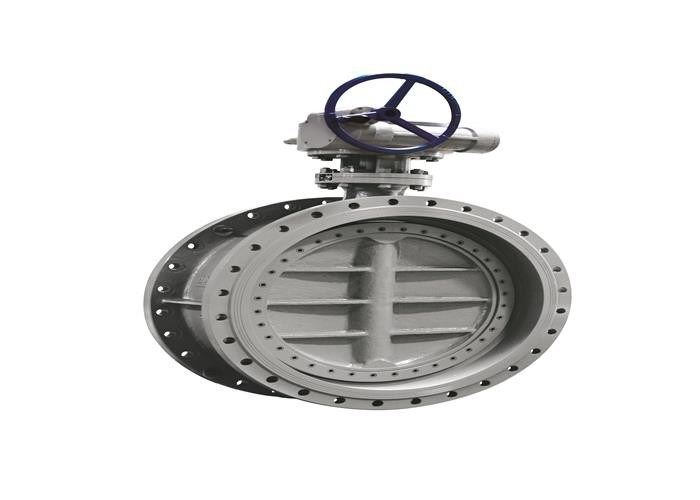

PN1.6 MPA Koolstofstaallichaam en Schijf, Van een flens voorzien Vleugelklep

Gebruik:

De klep kan in de pijpleiding of het materiaal voor de sluiting, de verbinding en de verordening van stroom worden gebruikt

Verbindingsgrootte:

Hoofddeelmateriaal

De klepeigenschappen:

De klep is wormaandrijving, flensverbinding, het ontwerpnorm van JB/T 8527, excentriciteit drie

Vleugelklep dat de de omwentelingsas van de vlinderplaat (stamas) en de vlinder het verzegelen oppervlakte van een afwijking, de zetelomwenteling plateren

De as en de as van het de stroomkanaal van het kleplichaam vormen een Hoek. De klep bestaat uit een kleplichaam, een vlinderplaat, een klepstam en een vlinderplaat

Verzegelende ring, de drukring van de vlinderplaat, steun, einddekking, en andere delen.

2. Door de verrichting van het slakkehuis, roteert de klepstam 90° en de vlinderplaat roteert 90°, om het openen te realiseren

Op of weg. Omdat het product zonderlinge structuur drie is, kan het een CAM effect veroorzaken tijdens het openen en het sluiten

, De torsie van de klepomschakeling, de slijtage tussen de zetel en de vlinderplaat verminderen, de klep verlengen zou moeten verminderen

De levensduur van.

Technische parameters

· Nominale druk: 0,6, 1,0, 1,6, MPa 2,5

· Nominale diameter: DN50-DN2000mm

· Toepasselijk temperatuur en middel:

·Het belangrijkste materiaal is koolstofstaal WCB, geschikte temperatuur -29 ~ 425℃, geschikt middel: water, olie, stoom.

· Ontwerp en vervaardiging: De vleugelklep van de het metaalverbinding van JB/T 8527

· Structuurlengte: Van de het metaalklep van GB/T 12221 de structuurlengte

· Verbindend eind: GB/T 9113 de integrale flens van de staalpijp

· Inspectie en test: De klepinspectie en test van GB/T 13927

Is vereisend aandacht van belang:

1. Deze klep wordt gehouden in een droog pakhuis, en is strikt belemmerd om in openlucht worden opgeslagen.

2. Opslag op lange termijn, regelmatig onderhoud.

3. De klep is geïnstalleerd op de horizontale of verticale pijpleiding, maar het zou gemakkelijk moeten zijn te openen en te sluiten.

4. Vóór installatie, zou de druktest moeten worden uitgevoerd om aan de vereisten voor installatie te voldoen.

5. De pijp en klepholte zou voor installatie moeten worden schoongemaakt.

6. De klep zal niet aan grote externe kracht na installatie onderworpen zijn.

7. De middelgrote stroomrichting zou verenigbaar moeten zijn met de pijlrichting van het kleplichaam tijdens installatie.

8. De exploitatievoorwaarden zullen aan de technische vereisten in de prestatiesspecificaties voldoen.
