Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|

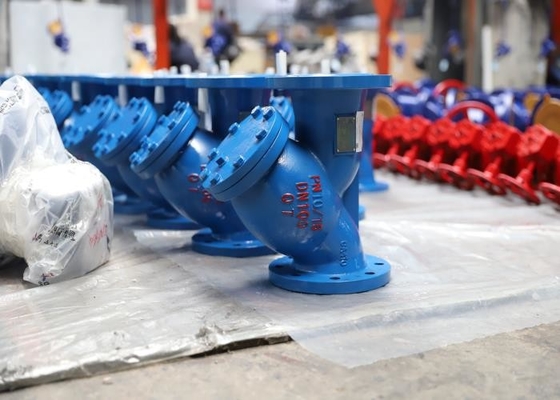

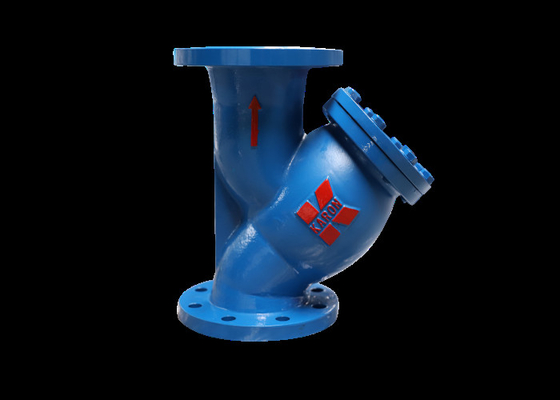

| Productnaam: | Y Zeefklep | Verbinding: | Flenseinden |
|---|---|---|---|
| Grootte: | DN65~DN200 | Kleur: | Het Verzoekblauw van de klant |
| Lichaamsmateriaal: | Gietijzer | Type: | Y Type Zeef. |
| Druk: | 1.0~1.6 mpa | Temperatuur van media: | ≤200 ℃ |
| Hoog licht: | de klep van de filtery zeef,60mm y zeefklep,60mm y type zeefklep |
||
De klepeigenschappen:
1. Eenvoudige vorm, goede productietechnologie, brede toepassingswaaier, gemakkelijk te installeren.
2. De redelijke en compacte structuur, volledige verschijning, kan onzuiverheden in het middel in het werk filtreren.
3. Het middel kan door de inhamrichting van de klep, filter door de filter, en stroom van de afzet wegvloeien om het doel van filtratie te bereiken
| Deelnaam | Materiaal |
| Lichaam, Bonnet | HT200 |
| Filter | 304 |
| Type | (DN) | Grootte | ||||||
| L | B | C | D | E | F | H | ||
| 65 | 285 | 22 | 4×Φ19 | Φ65±2 | Φ140 | Φ175 | 191 | |
| 80 | 305 | 22 | 8×Φ19 | Φ80±2 | Φ150 | Φ185 | 230 | |
| 100 | 360 | 24 | 8×Φ19 | Φ100±2 | Φ175 | Φ210 | 283 | |
| 125 | 410 | 24 | 8×Φ23 | Φ125±2 | Φ210 | Φ250 | 335 | |
| 150 | 480 | 26 | 8×Φ23 | Φ150±2 | Φ240 | Φ280 | 387 | |
| Type | Druk (MPa) | MPa van de testdruk | Temperature℃ | Middel |
| sterkte (water) | ||||
| (KS) YDST | 1.0 | 2.0 | -10~200℃ | Stoom |
1. Dit product is geïnstalleerd op de pijpleiding aan filteronzuiverheden in de pijpleiding en beschermt de normale bedrijfsvoering van kleppen of materiaal.
2. Mijd de pijp voor het installeren van het product.
3. De pijp en klepholte zou voor installatie moeten worden schoongemaakt.
4. De klep zal niet aan grote externe kracht na installatie onderworpen zijn.
5. Wanneer de lokale minimumtemperatuur lager is dan 4℃, zou de isolatiebescherming moeten worden gedaan; Als eindklep, zou het met een pijp of een jasje moeten worden verwarmd om de temperatuur van de pijpmuur te verhinderen onder 0℃ te vallen.
6. Het is strikt belemmerd om en gebruik in de pijpleiding onder trilling te installeren of snelle veranderingen in middelgrote temperatuur.
7. Het product is gewoonlijk geïnstalleerd bij de inham van de druk die klep, hydraulische controleklep en ander materiaal verminderen. Het installatiestandpunt zou 6-10 keer van de diameter van de beschermingsklep moeten zijn, en de stroomrichting van het middel zou met de pijlrichting op het kleplichaam verenigbaar moeten zijn; Anders, kan het het filtreren effect niet worden bereikt.
8. De pijp en klepholte zou voor installatie moeten worden schoongemaakt. De schoonmakende cyclus binnen 3 jaar na installatie en gebruik is als volgt, en één keer per jaar na 3 jaar.
1. Dit product is geschikt voor nominale druk ≤ 1.6mpa, temperatuur0℃~120℃ water, ≤ 0.2mpa verzadigde stoom, oliepijpleiding, kan het vuil, precipitatie, roest en ander puin in het middel filtreren
2. De klep is van het middel in de inham, door de filter om het doel van filtratie, afvloeiing van de afzet te bereiken
· Nominale druk: 1.6mpa
· Nominale diameter: DN32-450mm
· Toepasselijk temperatuur en middel:
·Het belangrijkste materiaal is grijs gietijzer, toepasselijke temperatuur 0℃ ~ 120℃, toepasselijk middel: water, de stoom van ≤ 1.0mpa, olieproducten;
·Het belangrijkste materiaal is kneedbaar ijzer, toepasselijke temperatuur 0℃ ~ 200℃, toepasselijk middel: water, de stoom van ≤ 1.0mpa, olieproducten;
· Ontwerp en vervaardiging: GB/T12233 verwijst naar de universele de bolklep van het klepijzer en de klep van de liftcontrole
· Structuurlengte: GB/T12221 de structuurlengte van de metaalklep of de norm van de fabrikant
· Verbindend eind: JB/T 78 integrale gietijzerflens
· Inspectie en test: GB/T13927 de industriële test van de klepdruk
