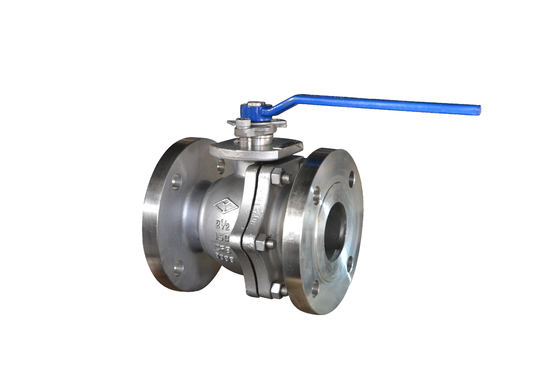

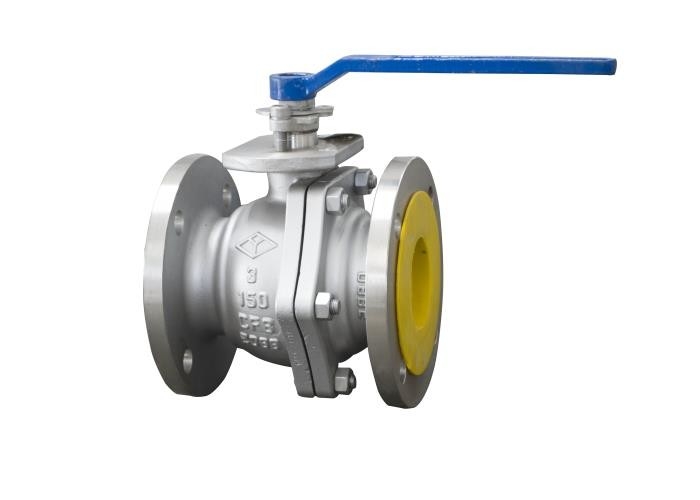

| Productnaam: | Drijvende Kogelklep | Kleur: | Het Verzoek van de klant |
|---|---|---|---|
| Naam: | FlensKogelklep | Norm: | API norm |
| Grootte: | DN15~DN150 | Lichaamsmateriaal: | 304; Roestvrij staal |
| Verbinding: | flens; Rf | Werkdruk: | 1.0-1.6Mpa (10-25bar) |
| Hoog licht: | 4 de Drijvende Kogelklep van de duimflens,De Drijvende Kogelklep van de roestvrij staalflens,4 de duim voorzag Vlotterklep van een flens |
||
Vereisen de roestvrij staal van een flens voorzien kogelkleppen slechts een 90 graadomwenteling en een klein rotatieogenblik strak aan dicht. De volledig gelijke holte van het kleplichaam voor het middel verstrekt weinig weerstand, recht door het stroomkanaal. De KOGELKLEPPEN worden OVER HET ALGEMEEN OVERWOGEN HET BEST VOOR het DIRECTE OPENEN EN het SLUITEN, MAAR de RECENTE ONTWIKKELINGEN hebben HEN AAN GASPEDAAL EN CONTROLEstroom ONTWORPEN. De belangrijkste eigenschap van kogelklep is zijn compacte structuur, gemakkelijk, geschikt te werken en te handhaven voor water, oplosmiddelen, zuren en aardgas en andere algemene werkende media, maar ook geschikt voor slechte arbeidsvoorwaarden van media, zoals zuurstofwaterstofperoxyde, methaan en ethyleen. Het kogelkleplichaam kan integraal zijn, kan ook worden gecombineerd. Dit type van klep zal in de horizontale richting van de pijpleiding worden geïnstalleerd.
Het roestvrije staal voorzag het kogelkleppenwerk door de stam van een flens te roteren om de klep te openen of te blokkeren. Kan de lichte, kleine grootte van de kogelklepschakelaar, in een groot kaliber, het betrouwbare verzegelen, eenvoudige structuur, geschikt onderhoud worden gemaakt, het verzegelen zijn de oppervlakte en de sferische oppervlakte vaak in de gesloten staat, gemakkelijk media geen erosie te zijn, wijd worden gebruikt in diverse industrieën
| Type | DN | L | D | D1 | D2 | F | Z-Φd | H | T |
| Q41F-150LBP | 1/2 | 108 | 89 | 60.5 | 35 | 1.6 | 4-Ф16 | 76 | 3.7 |
| 3/4 | 117 | 98 | 70 | 43 | 1.6 | 4-Ф16 | 84 | 4 | |
| 1 | 127 | 110 | 79.5 | 51 | 1.6 | 4-Ф16 | 90 | 4.2 | |
| 1-1/4 | 140 | 115 | 89 | 64 | 1.6 | 4-Ф16 | 103 | 4.8 | |
| 1-1/2 | 165 | 125 | 98.5 | 73 | 1.6 | 4-Ф16 | 113 | 4.8 | |
| 2 | 178 | 150 | 120.4 | 92 | 1.6 | 4-Ф19 | 125 | 5 | |
| 2-1/2 | 190 | 180 | 139.7 | 105 | 1.6 | 4-Ф19 | 148 | 5.5 | |
| 3 | 203 | 190 | 152.4 | 127 | 1.6 | 4-Ф19 | 167 | 5.5 | |
| 4 | 229 | 230 | 190.5 | 157 | 1.6 | 8-Ф19 | 213 | 6 | |
| 5 | 356 | 255 | 215.9 | 186 | 1.6 | 8-Ф22 | 267 | 6.4 | |
| 6 | 394 | 280 | 241.3 | 216 | 1.6 | 8-Ф22 | 275 | 7 |
| Deelnaam | Materiaal |
| Lichaam | CF8 |
| Stam, Bal | F304 |
| O-ring, Verpakking | PTFE |
| Mogelijke fouten | De oorzaak van de mislukking | De methode van de foutenverwijdering |
| 1. Lekkage van het verzegelen oppervlakte | 1. De middenflensbout is los. | 1. Haal gelijk de middenflensbout aan. |
| 2. Schade aan het verzegelen oppervlakte. | 2. Herstel de het verzegelen oppervlakte of vervang de delen. | |
| 2. Verpakkingslekkage | 1. Ontoereikende verpakking. | 1.Add vuller. |
| 2. De verpakking wordt niet strak gedrukt. | 2.Press de verpakking strak. | |
| 3. Lekkage bij de middenmond | 1. Het middenflensstootkussen is beschadigd of ongeldig. | 1.Replace de middenflenspakking. |
| 2. De middenflensbouten worden niet aangehaald. | 2.Tighten de middenflensbout gelijk. |
1. Dit product zou in een droog pakhuis moeten worden gehouden en is strikt belemmerd om in openlucht worden opgeslagen.
2. Opslag op lange termijn, regelmatig onderhoud.
3. Dit product kan in om het even welke positie van pijpleiding of materiaal worden geïnstalleerd, maar het zou geschikt moeten zijn te openen en te sluiten.
4. Vóór installatie, zou de druktest moeten worden uitgevoerd om aan de vereisten voor installatie te voldoen.
5. De pijp en klepholte zou voor installatie moeten worden schoongemaakt.
6. Het product zal niet onderworpen worden aan een grote externe kracht na installatie.
7. De positie van het handvat wijst erop of de klep open of gesloten is. Het handvat opent wanneer het met de pijpas vlak is, en het sluiten wanneer het aan de pijpas loodrecht is.
8. De exploitatievoorwaarden zullen met de vereisten van de prestatiesspecificatie verenigbaar zijn
