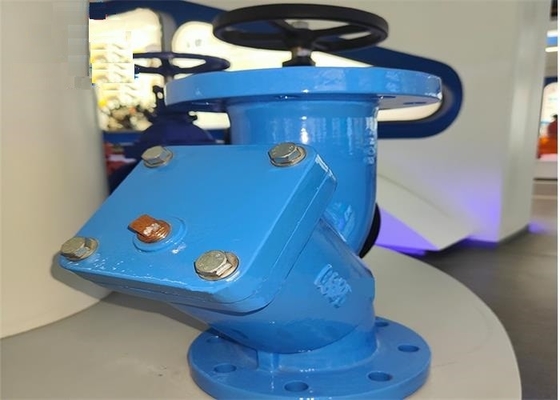

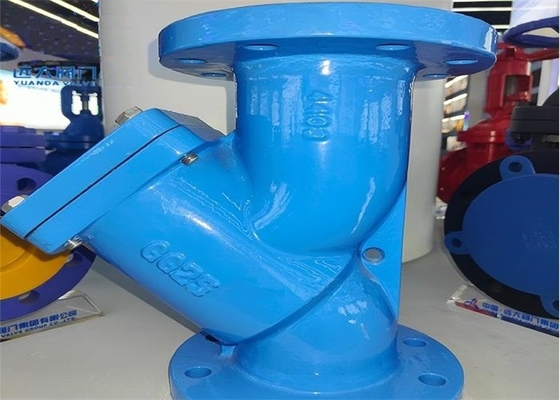

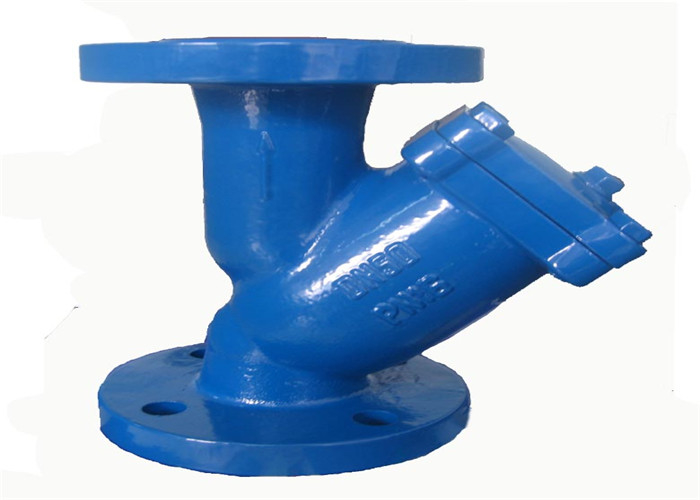

| productnaam: | Y Zeefventiel | Naam: | Flensfilterklep |
|---|---|---|---|
| Verbinding: | Flenseinden | Maat: | DN50~DN200 |
| Kleur: | blauw, het Verzoek van de Klant | gaas: | 10~100 |
| Media: | Water, Olie, Gas | Druk: | Gemiddelde druk |
| Hoog licht: | flens eindigt y zeefklep,100 mm maat y zeefklep,compacte structuur y type zeefklep |
||
Dit product is geschikt voor nominale druk ≤1.6MPa, temperatuur 0 ° C ~ 120 ° C / 0 ° C ~ 200 ° C water, ≤0.2 MPa verzadigde stoom, oliepijpleiding, kan vuil, neerslag, roest en ander vuil in de medium.
| maat | L | D | D1 | D2 | vriend | Z-φd |
| 2＂ | 230 | 165 | 125 | 99 | 20-3 | 4-φ19 |
| 2.5＂ | 290 | 185 | 145 | 118 | 20-3 | 4-φ19 |
| 3＂ | 310 | 200 | 160 | 132 | 22-3 | 8-φ19 |
| 4＂ | 350 | 220 | 180 | 156 | 24-3 | 8-φ19 |
| 5＂ | 400 | 250 | 210 | 184 | 26-3 | 8-φ19 |
| 6＂ | 480 | 285 | 240 | 211 | 26-3 | 8-φ23 |
| 8＂ | 600 | 340 | 295 | 266 | 30-3 | 12-φ23 |
| 10＂ | 730 | 405 | 355 | 310 | 32-3 | 12-φ28 |
| 12＂ | 850 | 460 | 410 | 370 | 32-3 | 12-φ28 |
| Onderdeel naam | Materiaal |
| Lichaam, Motorkap | GG25/GGG40.3 |
| filter | 304 |
| Bout, Moer | 25/35 |
| Flens einde | BS EN1092-2 |
| Detectie en testen | BS EN 12266 |
| Nominale druk | 1,6 MPa |
| hel Test(water) | 2,4 MPa |
| Geschikte temperatuur | temperatuur ≤ 200 ℃ |
| Geschikte druk | druk < 1,6 MPa. |
| Geschikt medium | damp water olie |
De klep is van het medium in de inlaat, door het filterscherm om het filterdoel te bereiken, van de uitlaatstroom naar buiten.
1. Eenvoudige vorm, goede productietechnologie, breed toepassingsgebied, eenvoudig te installeren.
2. Redelijke en compacte structuur, volledig uiterlijk, in het werk kan de onzuiverheden in het medium filteren.
3. Het medium kan vanuit de richting van de klepinlaat stromen, door het filterscherm filteren en uit de uitlaat stromen om het doel van filtratie te bereiken.
1. Dit product wordt op de pijpleiding geïnstalleerd om diversen in de pijpleiding te filteren en de normale werking van kleppen of apparatuur te beschermen.
2. Er moet een bypass op de pijpleidingen worden geïnstalleerd om het product te installeren.
3. De holte van de leidingen en de kleppen moeten voor installatie worden gereinigd.
4. De klep mag na installatie niet worden blootgesteld aan grote externe krachten.
5. Wanneer de lokale minimumtemperatuur lager is dan 4 ℃, moet isolatiebescherming worden genomen;Omdat de eindklep moet worden gebruikt met buis- of mantelverwarming, om te voorkomen dat de buiswandtemperatuur onder 0 ℃ komt.
6. Het is ten strengste verboden om te installeren en te gebruiken in de pijpleiding onder trillingen of de snelle verandering van gemiddelde temperatuur.
7. Het product wordt meestal geïnstalleerd bij de inlaat van de drukreduceerklep, hydraulische regelklep en andere apparatuur.De installatiepositie moet 6-10 keer de diameter van de beschermde klep zijn en de stroomrichting van het medium moet in overeenstemming zijn met de pijlrichting van het kleplichaam;Anders wordt de filterfunctie niet bereikt.
