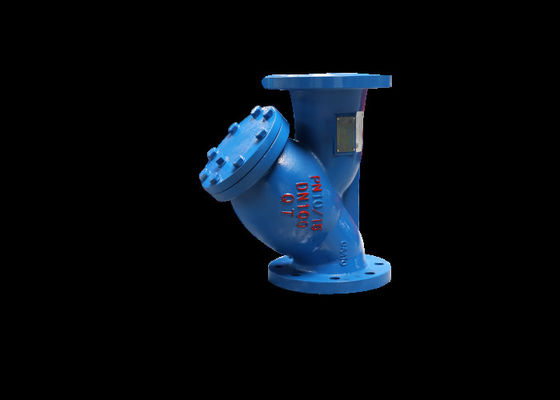

| Productnaam: | Zeefklep | Verbinding: | Flenseinden, rf |
|---|---|---|---|
| Kleur: | blauw, verzoek van de klant, zwart | Standaard: | KS standaard |
| Naam: | filterklep: | Maat: | DN40~DN300 |
| Druk: | Middelgrote druk, 1.6Mpa | Materiaal: | gietijzer, Grijs ijzer |
| Hoog licht: | zwart lichaam y zeef filterklep,grijs ijzer y zeef filterklep,y type zeefklep 10k druk |
||
Dit product is geschikt voor nominale druk ≤1.6MPa, temperatuur 0 ° C ~ 120 ° C / 0 ° C ~ 200 ° C water, ≤0.2 MPa verzadigde stoom, oliepijpleiding, kan vuil, neerslag, roest en ander vuil in de medium.
Y-type filter is een onmisbaar filterapparaat voor het transporteren van een medium pijpleidingsysteem.Y-type filter wordt meestal geïnstalleerd bij de inlaat van overdrukklep, overdrukklep, waterniveauklep of andere apparatuur om onzuiverheden in het medium te verwijderen om het normale gebruik van kleppen en apparatuur te beschermen.Y-type filter heeft een geavanceerde structuur, lage weerstand, gemakkelijk te ontladen enzovoort.Y-type filter toepasbaar medium kan water, olie, gas zijn.
| GL41H-10K | (DN) | Maat | ||||||
| L | B | C | D | E | F | H | ||
| 65 | 285 | 22 | 4×Φ19 | Φ65 ± 2 | Φ140 | Φ175 | 191 | |
| 80 | 305 | 22 | 8×Φ19 | Φ80 ± 2 | Φ150 | Φ185 | 230 | |
| 100 | 360 | 24 | 8×Φ19 | Φ100 ± 2 | Φ175 | Φ210 | 283 | |
| 125 | 410 | 24 | 8×Φ23 | Φ125 ± 2 | Φ210 | Φ250 | 335 | |
| 150 | 480 | 26 | 8×Φ23 | Φ150 ± 2 | Φ240 | Φ280 | 387 | |
| Type | Druk (MPa) | Testdruk MPa | Geschikte temperatuur℃ | Geschikt medium |
| Kracht(water) | ||||
| (KS)YDST | 1.0 | 2.0 | -10~200℃ | Stoom |
Dit product bestaat uit een behuizing, deksel, filter en andere onderdelen, het medium van de invoer in, door het filterschermfilter, van de uitlaat naar buiten
1. Dit product wordt bewaard in een droog magazijn en het is ten strengste verboden om het in de open lucht op te slaan.
2. Langdurige opslag, regelmatig onderhoud.
3. Het product wordt meestal geïnstalleerd in de overdrukklep, overdrukklep, hydraulische regelklep of het gebruik van middelgrote apparatuur aan het inlaatuiteinde.
4. Omzeil de pijpleidingen voor installatie van het product.
5. Het product moet worden geïnstalleerd vanaf de afstand van de beschermde klep moet 6 ~ 10 keer de diameter van de beschermde klep zijn.
6. Bij installatie moet de mediumstroom in overeenstemming zijn met de richting van de pijl op het lichaam.
7. Bij installatie bevindt de afdekking zich onder de diameteras.
8. De holte van de leidingen en de klep moeten voor installatie worden gereinigd.
9. De bedrijfsomstandigheden moeten in overeenstemming zijn met de vereisten in de belangrijkste prestatiespecificaties.
10. Reiniging of reiniging moet worden uitgevoerd wanneer het inlaat- en uitlaatdrukverschil groter is dan 0,2 MPa.
