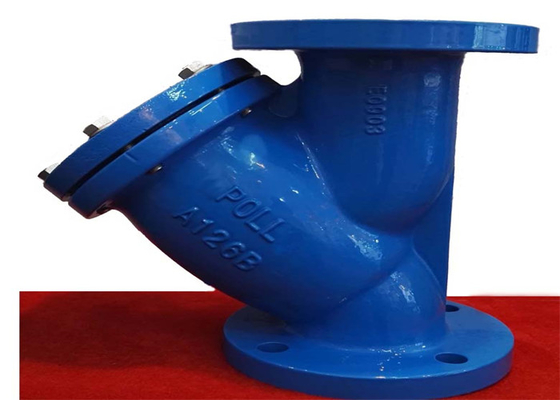

| productnaam: | Y Zeefventiel | Druk: | Gemiddelde druk |
|---|---|---|---|
| Standaard: | API norm | Lichaams materiaal: | Gietijzer |
| Verbinding: | Flenseinden, RF | Kleur: | blauw, het Verzoek van de Klant |
| Type: | Y Type Zeef., Pijpfittingen | Meidum: | Water olie stoom |
| Hoog licht: | api y filterklep,125lb y filterklep,80mm y type zeefklep |
||
Gietijzeren filters worden veel gebruikt in de metallurgie, chemische industrie, aardolie, papierfabricage, medicijnen, voedsel, mijnbouw, elektrische energie, stedelijke, huishoudelijke en andere gasvelden.Gietijzeren filter is een onmisbaar apparaat op de transmissiemediumpijpleiding, meestal geïnstalleerd bij de inlaat van overdrukventiel, overdrukventiel, positioneringsventiel of andere apparatuur, om onzuiverheden in het medium te verwijderen, om het normale gebruik van kleppen en apparatuur, verlaag de onderhoudskosten van apparatuur.
Wanneer de vloeistof het filter binnenkomt met een filterelement, worden de onzuiverheden geblokkeerd door het filterelement en wordt het schone filtergas afgevoerd uit de filteruitlaat.Wanneer het nodig is om schoon te maken, zolang de filtercilinder gedemonteerd is, wordt het filterelement eruit gehaald en kan het na het reinigen opnieuw worden geladen.Daarom is het gebruik en onderhoud van een gietijzeren filter uiterst handig.
| maat | L | D | D1 | b | Z-φd | H |
| 2＂ | 223 | 152 | 121 | 16 | 4-φ19 | 163 |
| 2.5＂ | 273 | 178 | 140 | 18 | 4-φ19 | 194 |
| 3＂ | 292 | 190 | 153 | 19 | 4-φ19 | 217 |
| 4＂ | 352 | 228 | 191 | 24 | 8-φ19 | 270 |
| 5＂ | 416 | 254 | 216 | 24 | 8-φ22 | 231 |
| 6＂ | 470 | 279 | 242 | 25 | 8-φ22 | 373 |
| 8＂ | 543 | 342 | 299 | 28 | 8-φ22 | 450 |
| 10＂ | 660 | 406 | 362 | 30 | 12-φ25 | 527 |
| 12＂ | 762 | 483 | 432 | 32 | 12-φ25 | 608 |
| Flens einde | ANSI-B16.1 |
| Nominale druk | 125 psi |
| Shell-test | 2,4 MPa |
| Geschikte temperatuur | temperatuur ≤ 200 ℃ |
| Geschikte druk | druk < 1,6 MPa. |
| Geschikt medium | water olie stoom |
| Lichaam | ASTM A216 CL.B |
| Scherm | SS304 |
| Kap | ASTM A216 CL.B |
| Plug | ASTM 1035 |
1. Dit product wordt bewaard in een droog magazijn en het is ten strengste verboden om het in de open lucht op te slaan.
2. Langdurige opslag, regelmatig onderhoud.
3. Het product wordt meestal geïnstalleerd in de overdrukklep, overdrukklep, hydraulische regelklep of het gebruik van middelgrote apparatuur aan het inlaatuiteinde.
4. Omzeil de pijpleidingen voor installatie van het product.
5. Het product moet worden geïnstalleerd vanaf de afstand van de beschermde klep moet 6 ~ 10 keer de diameter van de beschermde klep zijn.
6. Bij installatie moet de mediumstroom in overeenstemming zijn met de richting van de pijl op het lichaam.
7. Bij installatie bevindt de afdekking zich onder de diameteras.
8. De holte van de leidingen en de klep moeten voor installatie worden gereinigd.
9. De bedrijfsomstandigheden moeten in overeenstemming zijn met de vereisten in de belangrijkste prestatiespecificaties.
10. Reiniging of reiniging moet worden uitgevoerd wanneer het inlaat- en uitlaatdrukverschil groter is dan 0,2 MPa.
Dit product bestaat uit een behuizing, deksel, filter en andere onderdelen, het medium van de invoer in, door het filterschermfilter, van de uitlaat naar buiten
