Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|

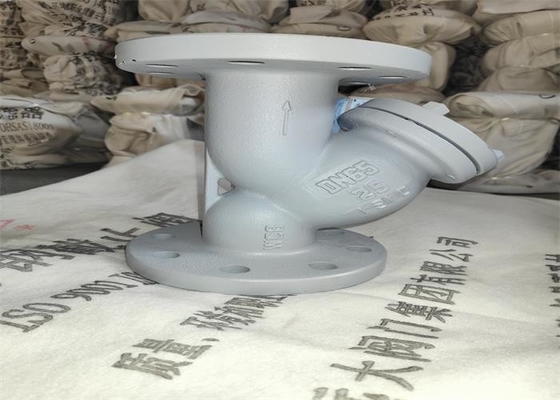

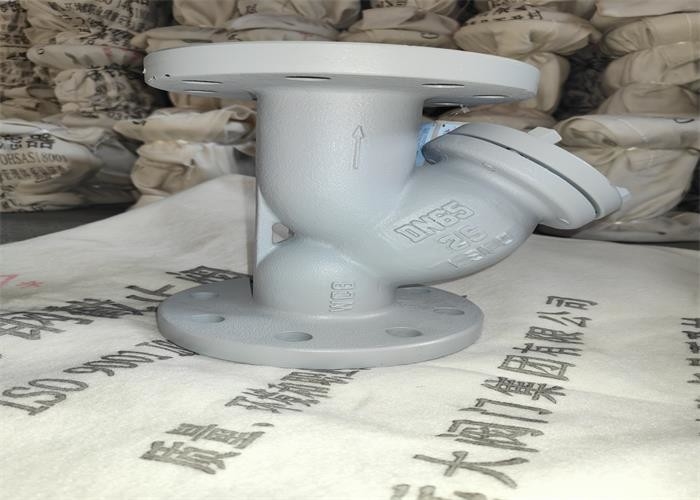

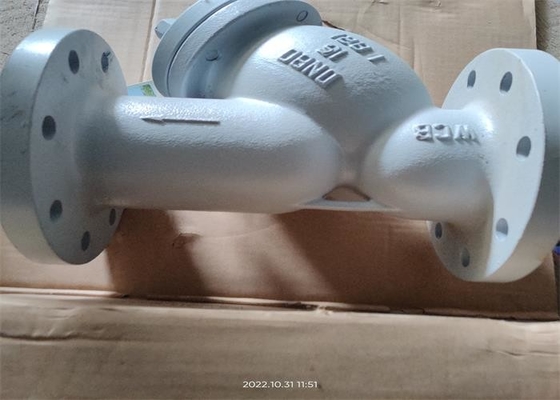

| productnaam: | Y Zeefventiel | Lichaams materiaal: | Koolstofstaal |
|---|---|---|---|
| Verbinding: | Flenseinden, RF | kleur: | Het Grijze Verzoek van de klant, |
| Type: | Y-type zeef. filterklep: | Druk: | 1.0/0.6 mpa |
| filter materiaal: | 304, ss304 | Medium: | water olie stoom |
| Hoog licht: | 450 mm y zeefklep,chemische industrie y zeefklep,450 mm y-type zeefklep |
||
Gietstalen filters worden veel gebruikt in de metallurgie, chemische industrie, aardolie, papierfabricage, medicijnen, voedsel, mijnbouw, elektrische energie, stedelijke, huishoudelijke en andere gasvelden.Gietijzeren filter is een onmisbaar apparaat op de transmissiemediumpijpleiding, meestal geïnstalleerd bij de inlaat van overdrukventiel, overdrukventiel, positioneringsventiel of andere apparatuur, om onzuiverheden in het medium te verwijderen, om het normale gebruik van kleppen en apparatuur, verlaag de onderhoudskosten van apparatuur.Wanneer de vloeistof het filter binnenkomt met een filterelement, worden de onzuiverheden geblokkeerd door het filterelement en wordt het schone filtergas afgevoerd uit de filteruitlaat.Wanneer het nodig is om schoon te maken, zolang de filtercilinder gedemonteerd is, wordt het filterelement eruit gehaald en kan het na het reinigen opnieuw worden geladen.Daarom is het gebruik en onderhoud van een gietijzeren filter uiterst handig.
| Type | DN | L | D | D1 | D2 | vriendje | Z-Φd |
| GL41H-16C | 15 | 130 | 95 | 65 | 45 | 14-2 | 4-Ф14 |
| 20 | 145 | 105 | 75 | 55 | 14-2 | 4-Ф14 | |
| 25 | 160 | 115 | 85 | 65 | 14-2 | 4-Ф14 | |
| 32 | 180 | 135 | 100 | 78 | 16-2 | 4-Ф18 | |
| 40 | 200 | 145 | 110 | 85 | 16-3 | 4-Ф18 | |
| 50 | 220 | 160 | 125 | 100 | 16-3 | 4-Ф18 | |
| 65 | 250 | 180 | 145 | 120 | 18-3 | 4-Ф18 | |
| 80 | 280 | 195 | 160 | 135 | 20-3 | 8-Ф18 | |
| 100 | 310 | 215 | 180 | 155 | 20-3 | 8-Ф18 | |
| 125 | 350 | 245 | 210 | 185 | 22-3 | 8-Ф18 | |
| 150 | 380 | 280 | 240 | 210 | 24-3 | 8-Ф23 | |
| 200 | 500 | 335 | 295 | 266 | 24-2 | 12-Ф23 | |
| 250 | 550 | 405 | 355 | 319 | 26-2 | 12-Ф26 | |
| 300 | 670 | 460 | 410 | 370 | 28-2 | 12-Ф26 | |
| 350 | 700 | 520 | 470 | 429 | 30-2 | 16-Ф26 | |
| 400 | 800 | 580 | 525 | 480 | 32-2 | 16-Ф30 | |
| 450 | 825 | 640 | 585 | 545 | 40-4 | 20-Ф30 | |
| 500 | 850 | 705 | 650 | 608 | 44-4 | 20-Ф34 |
| oog in oog | GB/T 12221 |
| Afmetingen flensaansluiting | JB/T 79.1 |
| Inspectie van kleppen | GB/T 26480 |
| hel Test(water) | 2,4 MPa |
| Geschikte temperatuur | -29℃ ≤t ≤ 425 ℃ |
| Geschikte druk | druk < 1,6 MPa. |
| Geschikt medium | damp water olie |
| Lichaam | WCB |
| Luchtfilternet | 304 |
| pakking | 08F+Flexibel grafiet |
| Kap | WCB |
| noot | 35 |
| Kan kapot gaan | Oorzaak van mislukking | Methode van eliminatie |
| Midden mond lekkage |
1. Beschadiging of falen van het middelste orale kussentje.
2. Het afdichtvlak van de middelste mond is beschadigd. |
1. Plaats het middelste mondkussen terug.
2. Repareer het afdichtingsoppervlak. |
1. Dit product wordt opgeslagen in een droog magazijn en het is ten strengste verboden om het in de open lucht op te slaan.
2. Het product wordt vaak geïnstalleerd bij de inlaat van drukreduceerventiel, overdrukventiel, hydraulisch regelventiel of watergasapparatuur.
3. Het moet worden geïnstalleerd op een afstand van 6-10 keer de diameter van de beschermde klep.
4. De leiding voor het installeren van deze klep moet worden overbrugd.
5. Controleer of de bouten los zitten.Als ze los zitten, draai ze dan vast.
Tijdens de installatie moet de stroming van het medium in overeenstemming zijn met de richting van de pijl op het klephuis.
7. De bedrijfstoestand moet in overeenstemming zijn met de vereisten in de prestatiespecificatie.
8. De stroom van het geselecteerde product moet groter zijn dan of gelijk zijn aan de stroom die door de pijpleiding wordt vereist.
