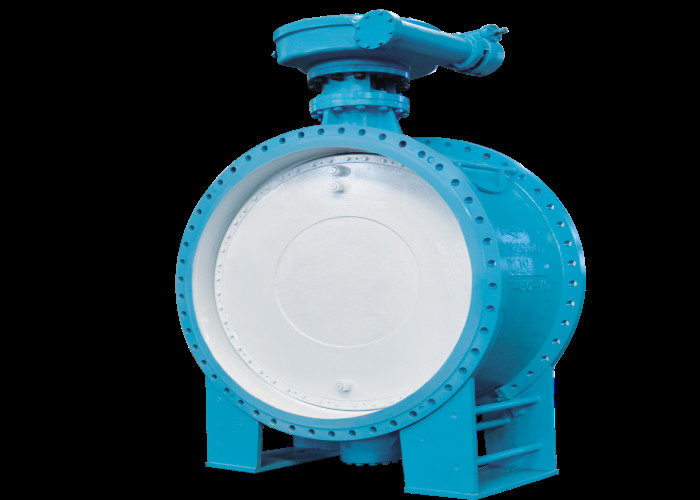

Grootte 1800 mm dubbele schijf excentriek 1,0 MPa druk Geflensde vlinderklep

Gebruik:

De klep is op grote schaal gebruikt op het gebied van petrochemie, gevechtsindustrie, metallurgie, scheepvaart, energie, applingand draining water indrstry pharmary enz. Het stromende middelen omvatten alle corrosieve en niet-corrosieve gasvloeistof, semi-vloeistof.Het kan de vloeistof aanpassen en afsnijden.

Op basis van de verder verbeterde enkele excentrische vlinderklep is de meest gebruikte dubbele excentrische vlinderklep de meest gebruikte.De structuur van de klepsteelas wijkt af van het midden van de schijf en het midden van het lichaam.Door het effect van dubbele excentriciteit kan de schijf snel worden losgemaakt van de zitting nadat de klep is geopend, waardoor het onnodige overmatige extrusie- en krasverschijnsel tussen de schijf en de zitting aanzienlijk wordt geëlimineerd, de openingsweerstand wordt verminderd, slijtage wordt verminderd en de levensduur van de zitting wordt verbeterd

Maat aansluiten

DN	D	D1	D2	b	L	Z-Φd
400	Φ565	Φ515	Φ480	24.5	216 ± 2	16-Φ28
450	Φ615	Φ565	Φ530	25.5	222 ± 2	20-Φ28
500	Φ670	Φ620	Φ582	26.5	229 ± 2	20-Φ28
600	Φ780	Φ725	Φ682	30	267 ± 2	20-Φ31
700	Φ895	Φ840	Φ794	32.5	292 ± 3	24-Φ31
800	Φ1015	Φ950	Φ901	35	318 ± 3	24-Φ34
900	Φ1115	Φ1050	Φ1001	37,5	330 ± 3	28-Φ34
1000	Φ1230	Φ1160	Φ1112	40	410 ± 3	28-Φ37
1200	Φ1455	Φ1380	Φ1328	45	470 ± 3	32-Φ40
1400	Φ1675	Φ1590	Φ1530	46	530 ± 4	36-Φ43
1600	Φ1915	Φ1820	Φ1750	49	600 ± 4	40-Φ49
1800	Φ2115	Φ2020	Φ1950	52	670 ± 4	44-Φ49
2000	Φ2325	Φ2230	Φ2150	55	760 ± 4	48-Φ49

technische parameters

Hoofddeel materiaal

Structuur en werkingsprincipe

1. De klep is een wormwielaandrijfflensverbinding, een dubbele excentrische zachte afdichtende vlinderklep, dat wil zeggen het spindelrotatiecentrum van de diameteras van het kleplichaam en het afdichtoppervlak van de klepzitting gevormd excentriciteit.De klep is samengesteld uit kleplichaam, schijf, steel, afdichtplaat, drukring, cochleair bewegend apparaat en andere onderdelen.

2. Werking van het slakkenhuis: door het handwiel van het slakkenhuis te draaien, draait de klepsteel 90° en wordt de vlinderplaat 90° gedraaid om openen of sluiten te realiseren.Omdat het product een dubbele excentrische structuur heeft, kan het een CAM-effect produceren tijdens het openen en sluiten, het schakelkoppel van de klep verminderen, de slijtage tussen de klepzitting en de vlinderplaat verminderen, de levensduur van de klep verlengen.

Kenmerken van de klep

1. De klep heeft een dubbele excentrische structuur, die de afdichtfunctie heeft, hoe dichter de klep gesloten is en de afdichting betrouwbaar is.

2. De afdichtring van de vlinderplaat is gemaakt van NBR T-type rubberen afdichtring en is stevig op de vlinderplaat geïnstalleerd met een persplaat.Na een periode van gebruik is de rubberen afdichtring versleten en kan de druk van de rubberen afdichtring worden aangepast door de schroeven vast en los te draaien, zodat de vlinderklep blijft afdichten zonder lekkage en de levensduur verlengt.Nadat de klep is geïnstalleerd, kan deze eenvoudig worden aangepast of vervangen in de leiding (zonder de klep uit de leiding te halen).

3. De vlinderplaat heeft een hoge sterkte, een groot stromingsoppervlak en een kleine stromingsweerstand.

4, de klepas is afgedicht met O-type rubberen pakking, hoe hoger de gemiddelde druk, hoe beter de afdichting.Nadat de pakking is versleten, kan compensatie worden verkregen door op de pakkingbus te blijven drukken.

Gepland onderhoud

9.1 Binnen: De verpakkingsruimte moet elke 1-2 maanden worden geolied en geopend en gesloten als het product binnen wordt geïnstalleerd.

9.2 Buitenshuis: Wanneer het product buitenshuis wordt geïnstalleerd, moeten beschermende maatregelen worden genomen om corrosie van de cochleaire bewegende kop te voorkomen.De verpakkingsruimte moet eens in de 1-2 maanden worden geolied en geopend en gesloten;Vul de kamer opnieuw na elke regen- en sneeuwvulling en open en sluit een keer.

9.3 Onder in het boorgat: de verpakkingsruimte moet worden gevuld met olie en eens in de 1-2 maanden worden geopend en gesloten wanneer het product in het boorgat wordt geïnstalleerd;Na elke regen en sneeuw moet het in de put opgeslagen regenwater worden weggepompt om te voorkomen dat de producten en de bewegende kop van het slakkenhuis gaan roesten nadat het regenwater lange tijd is doorweekt.De verpakkingsruimte moet gevuld zijn met olie en eenmaal geopend en gesloten zijn.

9.4 Afhankelijk van de verschillende feitelijke werkomstandigheden kunnen verschillende cochleaire actuatoren worden geselecteerd.Cochleaire actuatoren voor buiten en ondergronds kunnen worden gesloten, wat in de bestelling moet worden gespecificeerd.
