Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|

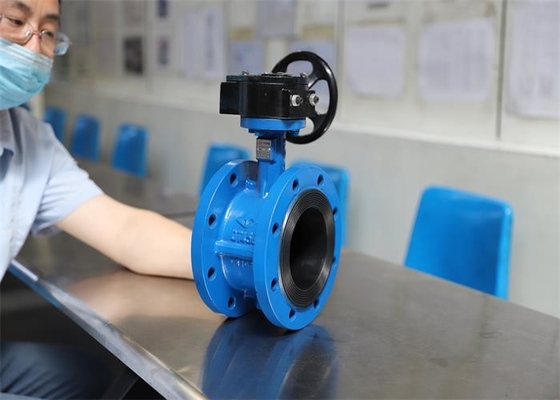

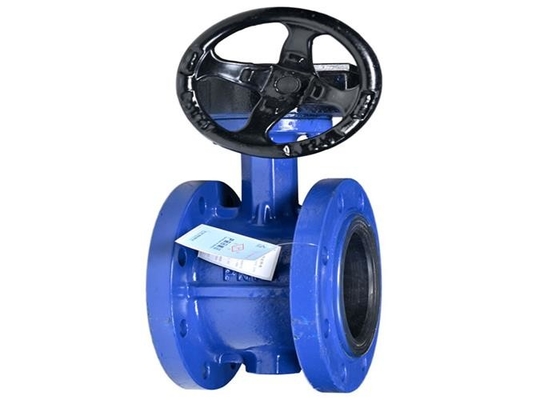

| productnaam: | Geflensde vlinderklep | Kleur: | Bule |
|---|---|---|---|
| Zit echt: | NBR/EPDM/PTFE | Schijf materiaal: | Ijzer |
| Lichaams materiaal: | nodulair gietijzer/grijs ijzer | Medium: | waterolie |
| Temperatuur: | ≤ 80 ℃ | werkdruk: | 1,6 MPa |
| Hoog licht: | nbr geflensde vlinderklep,125 mm geflensde vlinderklep,nbr vlinderklep flenstype |
||
Product
De klep wordt veel gebruikt in de watervoorziening en -afvoer, het bouwen van brandbestrijdingssysteem en andere pijpleidingen, met name brandbestrijdingspijpleidingen.De klep kan worden gebruikt in niet-corrosieve middelgrote pijpleidingen of apparatuur, voor het sluiten, verbinden en regelen van de stroming.
.Ontwerp en fabricage: GB/T 12238 universele klepflens en klemverbinding elastische afdichting vlinderklep
· Structuurlengte: GB/T 12221 metalen klepstructuurlengte of fabrikantstandaard
· Aansluitzijde: JB/T 17241.6 integrale gietijzeren flens
· Inspectie en test: GB/T 13927 industriële klepdruktest
| DN | L | D | D1 | vriendje | z-Фd | |||||
| 10 | 16 | 10 | 16 | 10 | 16 | |||||
| 50 | 108 | 160 | 125 | 19-3 | 4-Ф18 | |||||
| 65 | 112 | 180 | 145 | 19-3 | 4-Ф18 | |||||
| 80 | 114 | 195 | 160 | 19-3 | 8-Ф18 | |||||
| 100 | 127 | 215 | 180 | 19-3 | 8-Ф18 | |||||
| 125 | 140 | 245 | 210 | 19-3 | 8-Ф18 | |||||
| 150 | 140 | 280 | 240 | 19-3 | 8-Ф23 | |||||
| 200 | 152 | 335 | 295 | 20-3 | 8-Ф23 | 12-Ф23 | ||||
| 250 | 165 | 390 | 405 | 350 | 355 | 22-3 | 12-Ф23 | 12-Ф28 | ||
| 300 | 178 | 440 | 460 | 400 | 410 | 24.5-4 | 12-Ф23 | 12-Ф28 | ||
| 350 | 190 | 505 | 520 | 460 | 470 | 30-4 | 16-Ф23 | 16-Ф28 | ||
| 400 | 216 | 565 | 580 | 515 | 525 | 32-4 | 16-Ф28 | 16-Ф31 | ||
| 450 | 222 | 615 | 640 | 565 | 585 | 32-4 | 20-Ф28 | 20-Ф31 | ||
| 500 | 229 | 670 | 715 | 620 | 650 | 34-4 | 20-Ф28 | 20-Ф34 | ||
| 600 | 267 | 780 | 840 | 725 | 770 | 36-5 | 20-Ф31 | 20-Ф37 | ||
| 700 | 292 | 895 | 840 | 40-5 | 24-Ф31 | |||||
| 800 | 318 | 1015 | 950 | 44-5 | 24-Ф34 | |||||
| Grootste deel | Gedeeltelijk materiaal |
| Lichaam | Grijs ijzer+NRB, Nodulair gietijzer+NRB/EPDM |
| Schijf | QT450-10 |
| Stang | 45/2Cr13 |
| O-ring | NBR/EPDM |
1. Structuur en grootte zijn in overeenstemming met GB/T12221, klein formaat, lichtgewicht, eenvoudig te bedienen.
2.90 graden bediening snel open;De plaat heeft een hoge sterkte, een groot stroomgebied, een kleine stroomweerstand en energiebesparing.
3. Het medium kan van beide zijden van de flensschijfklep in elke richting stromen, kan het doel van verbinden of afsnijden bereiken.
4. Klein bedieningskoppel, arbeidsbesparend en lichtgewicht.
5. Het aantal openings- en sluitingsexperimenten is tot tienduizend keer en de levensduur is lang.
6. Volledige afdichting, nulgastestlekkage.
1. De turbinekop mag niet worden gebruikt om te heffen en er mogen geen hulphendels worden toegevoegd tijdens bedrijf.
2. De klep mag na installatie niet worden blootgesteld aan grote externe krachten.
3. Wanneer de lokale minimumtemperatuur lager is dan 4°C, isolatiebescherming nemen.Omdat de eindklep moet worden gebruikt met buis- of mantelverwarming, om te voorkomen dat de buiswandtemperatuur onder 0 ℃ komt.
4. Het is ten strengste verboden om te installeren en te gebruiken in de pijpleiding onder trillingen of de snelle verandering van gemiddelde temperatuur.
5. De bedrijfstoestand moet in overeenstemming zijn met de eisen in de prestatiespecificatie.
