Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Ventiel lichaam: | gietijzer+NRB | DN: | 4,5,6 inch |
|---|---|---|---|
| PN: | 1,0/1,6 MPa | Type: | Vlinderklep |
| Overdrachtsmethode: | Handwiel | Gezamenlijk formulier: | Flens |
| Aangepast: | OEM | Toepassing: | Water |
| Toepasselijke temperatuur: | ≤80℃ | Productie standaard: | GB12238 |
| Hoog licht: | gevoerde van een flens voorzien vleugelklep,125mm van een flens voorzien vleugelklep,rubber van een flens voorzien vleugelklep |
||

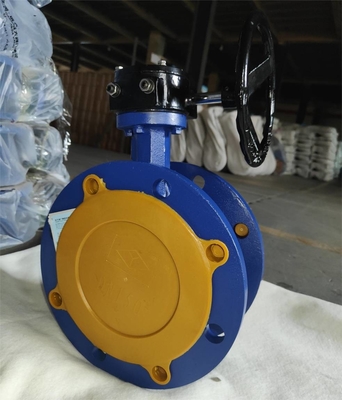

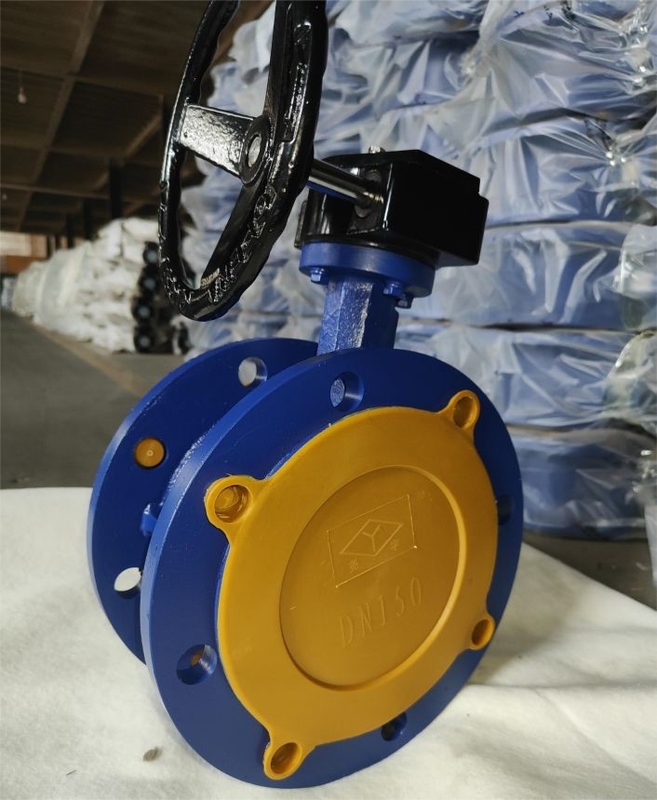

Aangepaste Dn 100 mm 125 mm 150 mm gietijzeren rubber gevoerde geflensde vlinderklep
Het sluitgedeelte is een schijfvormige vlinderplaat en de klep die rond een vaste as in het kleplichaam draait om vloeistof te openen, sluiten en regelen, wordt vlinderklep genoemd.
De vlinderplaat van de met rubber beklede vlinderklep wordt geïnstalleerd in de diameterrichting van de pijpleiding.In de cilindrische doorgang van het vlinderkleplichaam draait de schijfvormige vlinderplaat rond de as van de klepsteel en de rotatiehoek ligt tussen 0 en 90 graden.Wanneer het 90 graden draait, is de klep volledig open.
De met rubber beklede flensslagklep moet over het algemeen horizontaal in de pijpleiding worden geïnstalleerd.
|
Model |
DN |
Dimensies |
||||
|
mm |
D |
D1(PN10) |
Z-φd |
L |
vriendje |
|
|
D341X-10 |
100 |
215 |
180 |
8-φ18 |
127 |
22-3 |
|
125 |
245 |
210 |
8-φ18 |
140 |
24-3 |
|
|
150 |
280 |
240 |
8-φ23 |
140 |
24-3 |
|
Het gebruik van rubberen zittingafdichting maakt het geschikt voor lagere temperaturen en drukken, over het algemeen niet meer dan 80 ℃ en niet meer dan PN10, maar zorgt er ook voor dat het zeer uitstekende afdichtingsprestaties heeft.Daarom is de met rubber beklede flensvlinderklep het meest geschikt voor vloeistof met normale temperatuur.
|
model |
PN(MPa) |
Testdruk (MPa) |
Toepasselijke temperatuur |
Toepasselijke media |
|
|
Kracht(water) |
Afdichting (water) |
||||
|
D341X-10 |
1.0 |
1.5 |
1.1 |
≤80℃ |
Water |
|
D341X-16Q |
1.6 |
2.4 |
1.76 |
≤80℃ |
Water |
1. Nieuw ontwerp, redelijke, unieke structuur, lichtgewicht, snel openen en sluiten.
2. Klein bedieningskoppel, eenvoudig te bedienen, arbeidsbesparende behendigheid.
3. Kan in elke positie worden geïnstalleerd, eenvoudig onderhoud.
4. Afdichtingen kunnen worden vervangen, de afdichting is betrouwbaar om lekkage in twee richtingen te bereiken.
5. Afdichtingsmaterialen, verouderingsbestendigheid, corrosieweerstand, lange levensduur en andere kenmerken.
6.Het ontwerp en de fabricage van de met rubber beklede flensvlinderklep keurt de GB12238-norm goed.
