| Productnaam: | WafeltjeVleugelklep | Lichaamsmateriaal: | Gietend ijzer/Kneedbaar ijzer |
|---|---|---|---|
| Macht: | handvat (ijzer) | Werkdruk: | 1.0-1.6Mpa (10-25bar) |
| Kleur: | BLAUW, aangepast, grijs | Grootte: | DN50~350 |
| Verbinding: | Wafeltje | Schijf: | Kneedbaar ijzer |
| Temperatuur van media: | 10-80℃ | Media: | Water |
| Hoog licht: | Anticorrosieve Kneedbare IjzerVleugelklep,Vleugelklep van het Pinless de Kneedbare Ijzer,Grey Butterfly Wafer Type Valve |
||

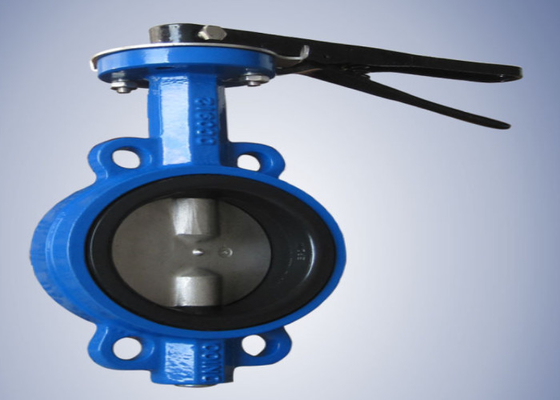

De halve vleugelklep van het schacht pinless wafeltje heeft de voordelen van eenvoudige structurele kenmerken, de dienstprestaties en brede toepassingswaaier. Het product kan op alle corrosief en niet corrosief gas, vloeibare, semi vloeibare, stevige poederpijpleidingen en containers in ruwe olie, de chemische industrie, voedsel, biogeneeskunde, de textielindustrie, papierindustrie, waterkrachttechniek, schepen, stedelijke watervoorziening en drainage, smeltovens, vernieuwbare middelen en andere systemen worden geïnstalleerd, en kan als regelgeving en sluitingsmateriaal worden gebruikt
1. Tijdens installatie, zal de klepschijf bij de gesloten positie ophouden.
2. De openingspositie zal volgens de omwentelingshoek van de vlinderplaat worden bevestigd.
3. Voor de vleugelklep met omleidingsklep, moet de halve vleugelklep van het schacht pinless wafeltje worden geopend alvorens te openen.
4. De installatie zal volgens de installatie en verrichtingsinstructies van de fabrikant worden uitgevoerd. De vleugelklep met zwaargewicht zal van een stevige stichting worden voorzien
| DN | A | B | L | фD1 | фD3 | H |
| DN40 (1,5“) | 69 | 136 | 32 | 65 | 35.25 | 32 |
| DN50 (2“) | 80 | 161 | 42.04 | 65 | 35.25 | 32 |
| DN65 (2,5“) | 89 | 175 | 44.68 | 65 | 35.25 | 32 |
| DN80 (3“) | 95 | 181 | 45.21 | 65 | 35.25 | 32 |
| DN100 (4“) | 114 | 200 | 52.07 | 90 | 55.25 | 32 |
| DN125 (5“) | 127 | 213 | 54.36 | 90 | 55.25 | 32 |
| DN150 (6“) | 139 | 226 | 55.75 | 90 | 55.25 | 32 |
| DN200 (8“) | 175 | 260 | 60.58 | 125 | 70.25 | 40 |
| DN250 (10“) | 203 | 292 | 65.63 | 125 | 70.25 | 40 |
| [DN300 (12“) | 242 | 337 | 76.9 | 125 | 70.25 | 40 |
