Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|

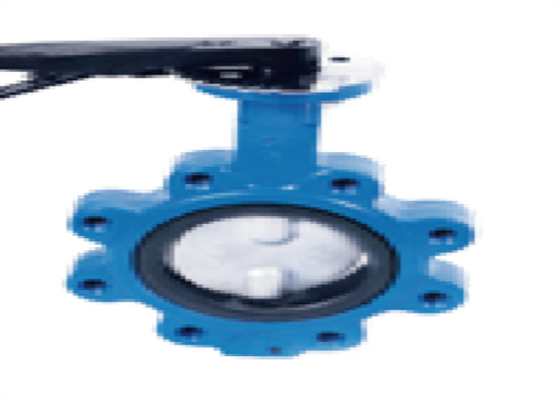

| Productnaam: | Wafer vlinderklep | stammateriaal: | roestvrij staal |
|---|---|---|---|
| Handvatmateriaal: | Ijzer | Ring: | NBR |
| Lichaamsmateriaal: | Kneedbaar ijzer | Media: | Water |
| Temperatuur van media: | 10-80℃ | Werkdruk: | 1.0-1.6Mpa (10-25bar) |
| Kleur: | Aangepast BLAUW, | Grootte: | DN50~350 |
| Hoog licht: | De gespleten Vleugelklep van het Schachtwafeltje,De Vleugelklep van het Gietijzerwafeltje,Het HandvatVleugelklep van het Pinlesswafeltje |
||
1. Tijdens installatie, zal de klepschijf bij de gesloten positie ophouden.
2. De openingspositie zal volgens de omwentelingshoek van de vlinderplaat worden bevestigd.
3. Voor de vleugelklep met omleidingsklep, moet de halve vleugelklep van het schacht pinless wafeltje worden geopend alvorens te openen.
4. De installatie zal volgens de installatie en verrichtingsinstructies van de fabrikant worden uitgevoerd. De vleugelklep met zwaargewicht zal van een stevige stichting worden voorzien
| Lichaam | Gietijzer/Kneedbaar Ijzer |
| Schijf | Kneedbaar Ijzer/Roestvrij staal |
| Stam | Roestvrij staal |
| Seat | NBR/EPDM /PTFRE |
Face to face: ISO 5752/API 609 /DIN3202
Flensbeëindigen: BS 10 LIJST D/LIJST E/DIN 2501 PN10
| Nominale druk | 1.0/1.6 (mpa) |
| Verbindingstest (water) | 1.1 /1.76-mpa |
| Shell Test (water) | 1.5/2.4 mpa |
| DN | A | B | L | фD1 | фD3 | H |
| DN40 (1,5“) | 69 | 136 | 32 | 65 | 35.25 | 32 |
| DN50 (2“) | 80 | 161 | 42.04 | 65 | 35.25 | 32 |
| DN65 (2,5“) | 89 | 175 | 44.68 | 65 | 35.25 | 32 |
| DN80 (3“) | 95 | 181 | 45.21 | 65 | 35.25 | 32 |
| DN100 (4“) | 114 | 200 | 52.07 | 90 | 55.25 | 32 |
| DN125 (5“) | 127 | 213 | 54.36 | 90 | 55.25 | 32 |
| DN150 (6“) | 139 | 226 | 55.75 | 90 | 55.25 | 32 |
| DN200 (8“) | 175 | 260 | 60.58 | 125 | 70.25 | 40 |
| DN250 (10“) | 203 | 292 | 65.63 | 125 | 70.25 | 40 |
| [DN300 (12“) | 242 | 337 | 76.9 | 125 | 70.25 | 40 |
