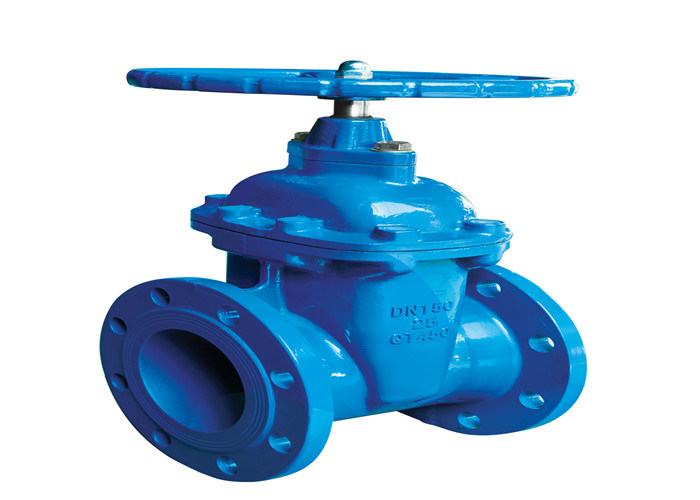

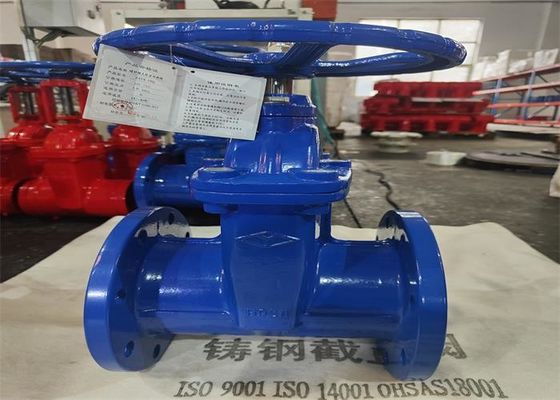

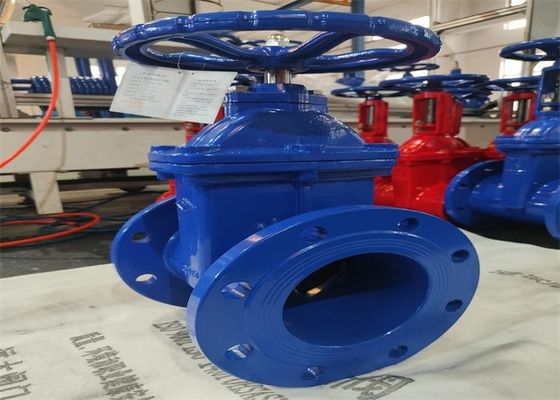

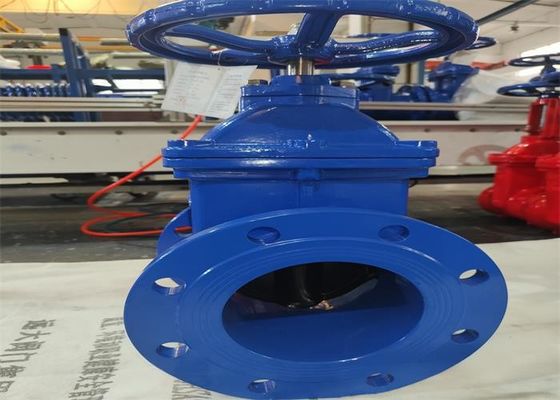

DIN 1,6 Mpa Kneedbare niet-Toeneemt van Ijzer Veerkrachtige Seat Stam Van een flens voorzien Poortklep

Uage:

De klep kan voor het openen en het sluiten op pijpleidingen en materiaal met middelgrote temperatuur niet worden gebruikt hoger dan 80 ℃.

Structuur en Actieprincipe:

1. De klep is verbonden flens en voldoet aan de norm van GB/van T 12232. De klep is samengesteld uit kleplichaam, bonnet, poort, klepstaaf, enz.

2. De klep roteert de klepstam door de speciale sleutel te draaien om de ram te drijven naar boven of naar onder, om het doel te bereiken om te openen en te sluiten. Het integrale gevulkaniseerde rubber van de klepplaat blokkeert effectief het contact tussen de klepplaat en het middel, en heeft uitstekende antiroestprestaties. Het effect van het verzegelen kan worden bereikt door het compensatieeffect van micro- die misvorming te gebruiken door rubber wordt veroorzaakt wanneer de ram wordt beklemtoond.

Klepeigenschappen

1. Eenvoudige vorm, lichtgewicht, goede productietechnologie, brede toepassingswaaier en gemakkelijke installatie.

2. De structuur is redelijk en compact, is het volume klein, en die de massa sluitende delen (poort) keuren wigstructuur goed, die de misvorming van het kleplichaam kan automatisch compenseren door abnormale lading of temperatuur tijdens verrichting wordt veroorzaakt, en verzegelen is veilig en betrouwbaar.

3. Het middel kan in om het even welke richting van beide kanten van de poortklep stromen, die kan worden verbonden of worden afgesneden.

4. Openen en sluiten zijn arbeidsbesparend. Wanneer openend en sluitend, de bewegingsrichting van de ram aan de middelgrote stroomrichting loodrecht is. Het vergeleken met de sluitklep, zijn openen en sluiten van de poortklep arbeidsbesparend.

5. Het kan voor rioleringslossing worden gebruikt om de poort te verhinderen te roesten.

Kwesties die Aandacht vergen

De elastische gezette interdieverbindingskleppen kunnen niet buiten het werkingsgebied worden gebruikt door de fabrikant wordt geadviseerd. De volgende gedeeltelijke waarschuwingen zijn niet allen, maar zullen sommige toepassingskwesties helpen.

1. De elastische klep van de zetelverbinding zal niet geïnstalleerd op de pijpleiding de waarvan werkdruk groter is dan de nominale druk.

2. De elastische klep van de zetelverbinding zal niet gebruikt worden op de het krimpen pijpleiding tenzij het speciaal wordt geadviseerd of door de fabrikant aangetoond.

3. De veerkrachtige gezette poortkleppen zouden niet aan bevriezende temperaturen moeten worden blootgesteld.

4. om verrichtingsschade te verhinderen, adviseert men dat de de verrichtingstorsie van DN40~ DN100 niet groter zou moeten zijn dan 270N.m. DN125 ~ DN300 niet meer dan 400 N.m. DN350 ~ DN600 niet meer dan 500N.m.

5. Wanneer de lokale minimumtemperatuur lager is dan 4 ℃, zal de thermische isolatiebescherming worden geboden; Wanneer het als eindklep wordt gebruikt, zal de het metgezelpijp of jasje voor het verwarmen worden gebruikt om de temperatuur van de pijpmuur het zijn te verhinderen lager dan 0 ℃.

6. Het is strikt belemmerd om het te installeren en te gebruiken op de pijpleidings dragende trilling of de snelle verandering van middelgrote temperatuur

7. De pijpleiding aan de klep zal wordt verbonden steunpunt bevestigd hebben, en de twee die flenzen voor verbinding worden gebruikt zullen concentrisch en parallel vermijden verbindend spanning en schadelijk het klepproduct zijn nadat de klep die wordt geïnstalleerd.

8. Geen kwestie waar het wordt gebruikt, de elastische de poortklep van de zetelverbinding moet binnen worden geplaatst. Als het moet in openlucht worden geplaatst, moet de klep tegen wind, regen en zonneschijn worden beschermd. In koudere klimaten, zal het worden voltooid om water te verhinderen het ingaan van de klep en, te bevriezen om de schade van klepafgietsels en elastische klepzetels te verhinderen.

Wanneer de elastische de poortklep van de zetelverbinding onder de sloot wordt geïnstalleerd, worden de speciale hulpmiddelen vereist om de klep in werking te stellen. De transmissiestaaf wordt gebruikt als conventioneel werkend handvat. De transmissie GLB is geïnstalleerd op de klep. Een lang werkend handvat wordt vereist.

De transmissie GLB kan gemakkelijk van de kluis met de werkende staaf worden in werking gesteld, en de kluisgrootte zal voor de verwijdering van de klepdekking en interne delen voor reparatie geschikt zijn.

Installatie ter plaatse: wanneer de klep ter plaatse wordt geïnstalleerd, zal de pijpleiding worden geschikt om schade aan de klep te verhinderen. De klep kan niet op de wanordelijke geschikte pijpleiding worden geïnstalleerd.

Afmetingen
