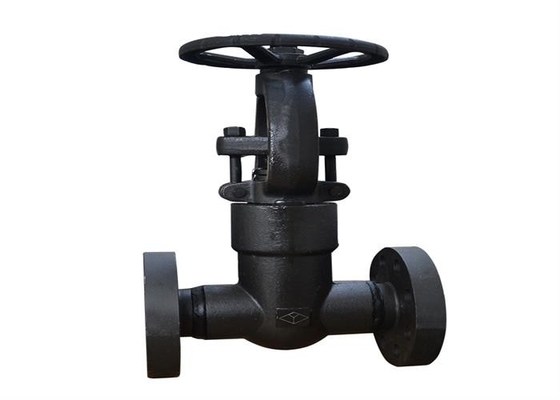

Gesmede Staala105 Hoge druk 1.6/2.5/4.0/6.4 Mpa het Toenemen Stam Van een flens voorzien Poortklep

Gebruik

De gesmede klep van de staalpoort verwijst naar de poortklep het waarvan lichaam van de druk dragende klep en de bonnet gesmeed is. De bewegingsrichting van de openings en sluitende delen van de gesmede klep van de staalpoort is loodrecht aan de vloeibare richting. De gesmede klep van de staalpoort kan slechts volledig worden geopend en worden gesloten, en kan niet worden aangepast of throttled; Deze reeks kleppen wordt hoofdzakelijk gebruikt in aardolie, de chemische industrie, krachtcentrale en andere industrieën om de pijpleiding af te snijden of te verbinden en de normale bedrijfsvoering van het systeem te handhaven.

het werk principe

Klep die sluiten: draai het handwiel of ander drijfapparaat met de wijzers van de klok mee, en de noot van de klepstaaf drijft naar beneden de klepstaaf om de klep te sluiten.

Klep die openen: roteer het handwiel of ander drijfapparaat linksdraaiend, en de noot van de klepstaaf drijft omhoog de klepstaaf om de klep te openen.

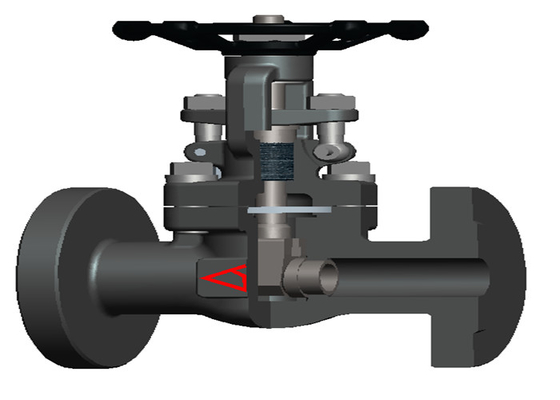

Structurele eigenschappen

1. de verbinding van de klepstam wordt gerealiseerd door het dubbele verbindingsontwerp van verpakking + hogere verbinding.
2 de klepstaaf en de ram worden aangesloten in een structuur van „t“, die gemakkelijk is te installeren. Bovendien wordt het hoofd van de klepstaaf ontworpen sferisch om te zijn, zodat wanneer de klep wordt gesloten, de klepstaaf en de ram in puntcontact, met een zelf centreerfunctie zijn.
3 het kleplichaam keurt de groefstructuur goed om de begeleiding van de ramsslag te realiseren, en de wrijving tussen de ram en de verzegelende ring van de klepzetel wordt verminderd tijdens het het openen en het sluiten proces.
4 het kleplichaam en de bonnet zullen door pen en groefoppervlakte worden verbonden, die de uitbreiding kunnen verminderen en de overdrukmisvorming van metaal spiraalvormige gekronkelde pakking onder voorlaadt.
5 de klepzetel keurt uitbreidingsstructuur goed om compacte en efficiënte pasvorm te verzekeren.
6 de beweegbare verbinding wordt verbonden door bouten, noten en spelden. Het heeft de voordelen van geschikte installatie, eenvoudige structuur, sterke stabiliteit en lange levensduur.

Materiaal van hoofddelen

Toepasselijke middel en temperatuurwaaier van shell materiaal

Nota: wanneer het middel brandbaar en explosief is, moet de het werk temperatuur van het pijpleidingssysteem worden beperkt.

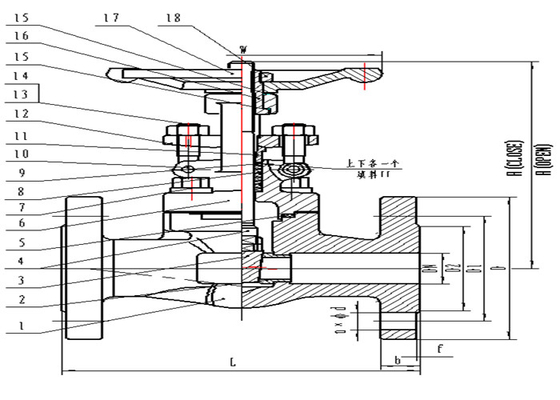

Hoofdverbindingsdimensies en algemene afmetingen
