Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|

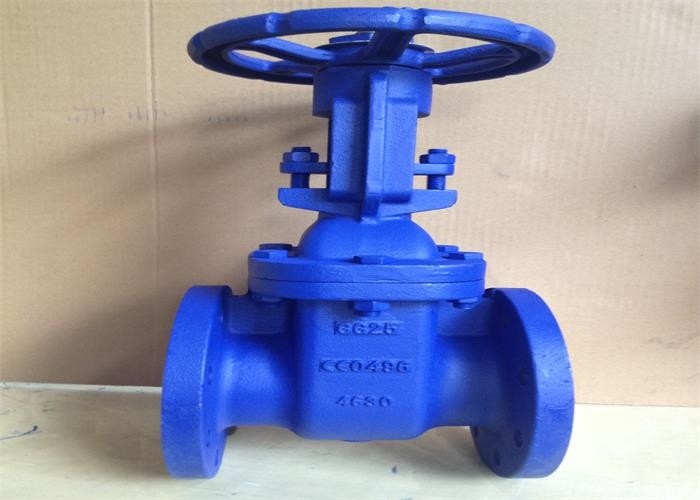

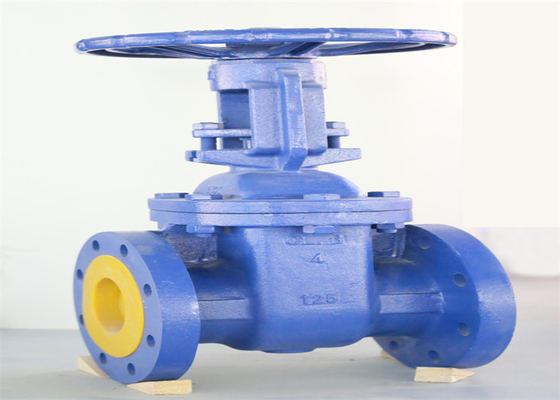

| Productnaam: | Van een flens voorzien Poortklep | Kleur: | Het blauwe Verzoek van de klant, |
|---|---|---|---|
| Ontwerpnorm: | EN 1171 VAN BS | Type: | os& y, toenemende stam |
| Middel: | waterolie | Verbinding: | Flenseinden |
| Grootte: | DN50-300 | Materiaal: | Kneedbaar ijzer; Gietijzer |
| Druk: | Middelgrote Druk | Temperatuur van Media: | Middelgrote temperatuur |
| Hoog licht: | standaard de poortklep van BS met flens,dn80 poortklep met flens,dn80 van een flens voorzien poortklep |
||
De klep kan voor het openen en het sluiten op pijpleidingen en materiaal met niet corrosief middel worden gebruikt, en over het algemeen wordt het niet gebruikt voor throttling.
Het belangrijkste lichaam wordt gemaakt van grijs gietijzer, en de toepasselijke temperatuur voor koper het verzegelen is -10 ℃ ~ 200 ℃; Toepasselijk middel: water en stoom.
De toepasselijke temperatuur van ijzerverbinding is -10 ℃ ~ 100 ℃; Toepasselijk middel: algemene olie.
1. eenvoudige vorm, goede manufacturability, brede toepassingswaaier en gemakkelijke installatie.
2. de structuur is redelijk en compact, is het volume klein, en die het het sluiten stuk (RAM) keurt wigstructuur goed, die de misvorming van het kleplichaam kan automatisch compenseren door abnormale lading of temperatuur tijdens verrichting wordt veroorzaakt, en verzegelen is veilig en betrouwbaar.
3. het middel kan in om het even welke richting van beide kanten van de poortklep stromen om het doel van verbinding of scheiding te bereiken.
1. de klep is verbonden flens;
2. de klep zijn samengesteld uit kleplichaam, bonnet, poort, klepstaaf, handwiel en andere delen. Door het handwiel te roteren,
De klepstaaf neemt toe of valt, waarbij de ram wordt gedreven om toe te nemen of te vallen, makend een lineaire verplaatsingsloodlijn aan de vloeistof,
Om het doel te bereiken om te openen en te sluiten.
| Mogelijke mislukking | Oorzaak van mislukking | Verwijderingsmethode |
| Lekkage van het verzegelen oppervlakte | 1. het vuil en andere voorwerpen worden gemengd tussen het verzegelen oppervlakten. | 1 maakt het vuil op de het verzegelen oppervlakte schoon. |
| 2. de het verzegelen oppervlakte is beschadigd. | 2. verbeter opnieuw de het verzegelen oppervlakte. | |
| Verpakkingslekkage | 1. de verpakkingsdekking wordt niet samengeperst. | 1. haal gelijk de noten aan om de verpakking samen te persen. |
| 2. ontoereikende verpakking. | 2. voeg vuller toe. | |
| 3. verpakkingsmislukking. | 3. vervang met nieuwe verpakking. | |
| Lekkage van flensverbinding het verzegelen oppervlakte | 1. de flensbouten worden niet aangehaald of de strakheid is ongelijk | 1. haal symmetrisch gelijk de bouten aan en. |
| 2. de verbinding het verzegelen oppervlakte is beschadigd | 2. refinish de flens het verzegelen oppervlakte. |
| DN (mm) | DN | L | D | D1 | D2 | B | F | z-D | D0 | Hmin | Hmax |
| 50 | 2“ | 178 | 165 | 125 | 102 | 20 | 3 | 4-18 | 180 | 279.6 | 334 |
| 65 | 2“ | 190 | 185 | 145 | 122 | 20 | 3 | 4-18 | 180 | 308.2 | 379.6 |
| 80 | 3“ | 203 | 200 | 160 | 138 | 22 | 3 | 8-18 | 200 | 366.6 | 452 |
| 100 | 4“ | 229 | 220 | 180 | 158 | 24 | 3 | 8-18 | 250 | 417.5 | 527.5 |
| 125 | 5“ | 254 | 250 | 210 | 188 | 26 | 3 | 8-18 | 250 | 485.5 | 620 |
| 150 | 6“ | 267 | 285 | 240 | 212 | 26 | 3 | 8-22 | 300 | 560.5 | 720 |
| 200 | 8“ | 292 | 340 | 295 | 268 | 30 | 3 | 8-22 | 360 | 715.6 | 930 |
| 250 | 10“ | 330 | 405 | 355 | 320 | 32 | 3 | 12-26 | 360 | 849 | 1113.6 |
| 300 | 12“ | 356 | 460 | 410 | 378 | 32 | 4 | 12-26 | 450 | 1003 | 1317 |
