Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|

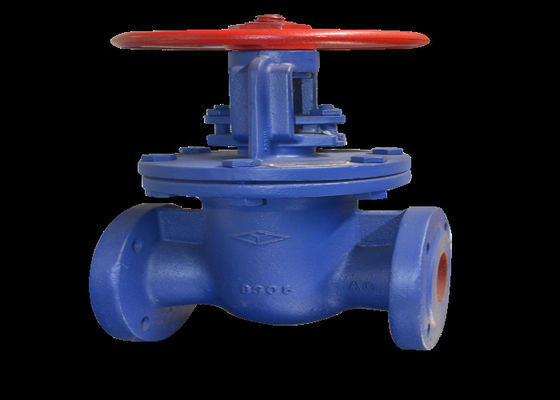

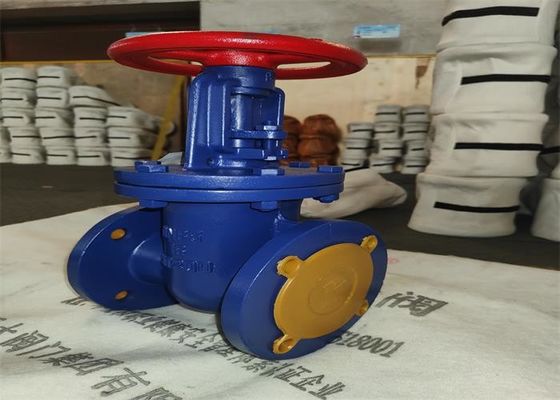

| Productnaam: | Van een flens voorzien Poortklep | Verbinding: | Flenseinden |
|---|---|---|---|
| Kleur: | Het blauwe Verzoek van de klant, | Ontwerpnorm: | GB12234 |
| Middel: | waterolie | lichaamsmateriaal: | Nodulair gietijzer |
| Temperatuur van Media: | Middelgrote Temperatuur, Normale Temperatuur | Druk: | Middelgrote Druk, Hoge druk |
| Hoog licht: | dn40 van een flens voorzien poortklep,het toenemende type van de klepflens van de stampoort,dn40 flenstype van de poortklep |
||
Het product wordt gebruikt voor openings en sluitend materiaal of pijpleidingen; Toegestaan niet voor throttling
1. de klep is verbonden flens en voldoet aan de norm van gb/t 12232. De klep is hoofdzakelijk samengesteld uit kleplichaam, poort, klepstaaf, klepdekking, de noot van de klepstaaf, handwiel en andere delen.
2. de klep roteert de noot van de klepstam door het handwiel te roteren om de klep te maken op en neer stammen beweging, de ram te drijven om toe te nemen of te vallen en, een lineaire verplaatsingsloodlijn te maken aan de vloeistof om het doel te bereiken om te openen en te sluiten.
1. eenvoudige vorm, goede manufacturability, brede toepassingswaaier en gemakkelijke installatie.
2. de structuur zijn redelijk en compact, is het volume klein, en die het het sluiten stuk (RAM) keurt wigstructuur goed, die de misvorming van het kleplichaam kan automatisch compenseren door abnormale lading of temperatuur tijdens verrichting wordt veroorzaakt, en verzegelen is veilig en betrouwbaar.
3. het middel kunnen in om het even welke richting van beide kanten van de poortklep stromen om het doel van verbinding of scheiding te bereiken.
1. de klep zal in een droog pakhuis worden opgeslagen en niet zal opgeslagen worden in openlucht.
2. voor opslag op lange termijn, zouden het regelmatig moeten worden gehandhaafd.
3. de klep kunnen op om het even welke pijpleiding worden geïnstalleerd.
4. de druktest zal voor installatie worden uitgevoerd, en de installatie kan worden uitgevoerd slechts nadat het aan de vereisten voldoet.
5. maken de pijp en klepholte voor installatie schoon.
6 zullen. het handwiel niet gebruikt worden voor het opheffen.
7 zullen. het product niet onderworpen worden aan grote externe kracht na installatie.
8 zullen. de exploitatievoorwaarden met de vereisten in de prestatiesspecificatie verenigbaar zijn.
9. draaien met de wijzers van de klok mee het handwiel aan dicht, en vice versa te openen om
| Type | Nominale DN | meting (mm) | |||||||
| L | D | D1 | D2 | BF | Z-Φd | H | D0 | ||
| Z41T/W-16 | 40 | 165 | 145 | 110 | 85 | 17-2 | 4-Φ19 | 245 | 140 |
| 50 | 178 | 165 | 125 | 100 | 19-2 | 4-Φ19 | 286 | 180 | |
| 65 | 190 | 185 | 145 | 120 | 19-2 | 4-Φ19 | 320 | 180 | |
| 80 | 203 | 200 | 160 | 135 | 21-2 | 8-Φ19 | 373 | 200 | |
| 100 | 229 | 220 | 180 | 155 | 21-2 | 8-Φ19 | 428 | 200 | |
| 125 | 254 | 245 | 210 | 185 | 23-2 | 8-Φ18 | 513 | 240 | |
| 150 | 267 | 280 | 240 | 210 | 24-3 | 8-Φ23 | 582 | 240 | |
| 200 | 330 | 335 | 295 | 265 | 26-3 | 12-Φ23 | 730 | 320 | |
| 250 | 380 | 405 | 355 | 320 | 27-3 | 12-Φ25 | 897 | 320 | |
| 300 | 420 | 460 | 410 | 375 | 27-3 | 12-Φ25 | 1032 | 400 | |
| 350 | 450 | 520 | 470 | 435 | 28-3 | 16-Φ25 | 1170 | 400 | |
| 400 | 480 | 580 | 525 | 485 | 31-3 | 16-Φ30 | 1330 | 500 | |
| 450 | 510 | 640 | 585 | 545 | 32-4 | 20-Φ30 | 1460 | 500 | |
| 500 | 540 | 705 | 650 | 608 | 33-3 | 20-Φ34 | 1727 | 500 | |
| 600 | 600 | 840 | 770 | 718 | 36-5 | 20-Φ41 | 2072 | 500 | |
