| Productnaam: | De van een flens voorzien Klep van de Schommelingscontrole | Havengrootte: | DN50~DN500 |
|---|---|---|---|
| Druk: | 1.6 Mpa | Macht: | Niet |
| Materiaal: | Ijzer; Kneedbaar ijzer | Structuur: | Controle, Schommeling |
| MEDIA: | Water | Kleur: | Het blauwe Verzoek van de klant, |
| Hoog licht: | dn500 de klep van de flenscontrole,verticale de controleklep van de pijpenflens,klep van de de schommelingscontrole van GB de norm van een flens voorzien |
||
Het doel van deze klep is het middel op allerlei pijpleidingen of materiaal tegen de stroom in te verhinderen, en het wordt gebruikt voor het unidirectionele openen en het sluiten

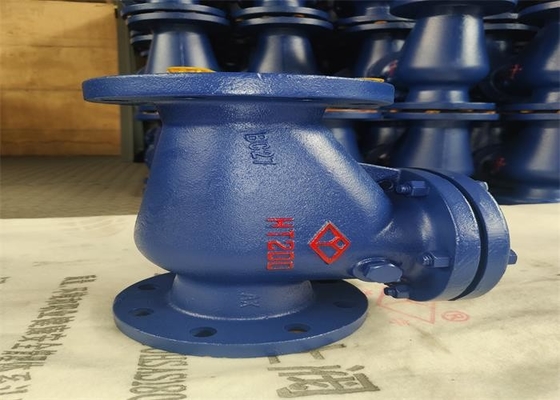

1. Deze klep is een flens verbonden de controleklep van de ijzerschommeling overeenkomstig de norm van gb/t 13932.

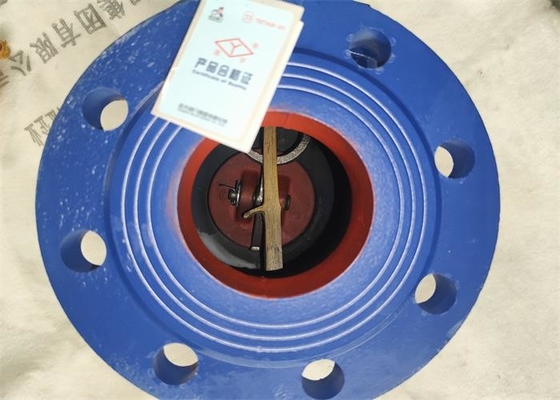

2. Deze klep is samengesteld uit kleplichaam, klepdekking, klepschijf, tuimelschakelaar en tuimelschakelaarschacht en andere delen. Deze klep kan vloeibaar terugvloeien automatisch verhinderen. De klepschijf van deze klep wordt geopend onder de actie van vloeibare druk, en de vloeibare stromen van de inhamkant aan de afzetkant. Wanneer de inhamdruk lager is dan de afzetdruk, sluit de klepschijf automatisch onder de actie van vloeibare drukverschil, zijn eigen ernst en andere factoren om middelgroot terugvloeien te verhinderen.
| Type | Nominaal | grootte (mm) | ||||||
| DN | L | H | D | D1 | D2 | BF | Z-Φ | |
| H44T-16 | 40 | 200 | 150 | 110 | 85 | 19-3 | 4*19 | |
| 50 | 230 | 165 | 125 | 100 | 19-3 | 4*19 | ||
| 65 | 290 | 185 | 145 | 120 | 19-3 | 4*19 | ||
| 80 | 310 | 200 | 160 | 135 | 20-3 | 8*19 | ||
| 100 | 350 | 165 | 220 | 180 | 156 | 20-3 | 8*19 | |
| 125 | 400 | 192 | 250 | 210 | 184 | 21-3 | 8*19 | |
| 150 | 480 | 216 | 285 | 240 | 211 | 21-3 | 8*23 | |
| 200 | 495 | 254 | 340 | 295 | 266 | 23-3 | 12*23 | |
| 250 | 622 | 294 | 405 | 355 | 319 | 22-3 | 12*28 | |
| 300 | 698 | 350 | 460 | 410 | 370 | 28-4 | 12*28 | |
| 350 | 787 | 395 | 520 | 470 | 429 | 30-4 | 16*28 | |
| 400 | 914 | 449 | 580 | 525 | 480 | 32-4 | 16*31 | |
| Deelnaam | materiaal |
| Lichaam, Bonnet, Schijf | QT450-10/HT200 |
| Stam | Qt450-10 |
| schacht | 35, Roestvrij staal |
| verpakking | XB300 |
| speldschacht | 35, Roestvrij staal |
| bout, noot | 25/35 |
