Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|

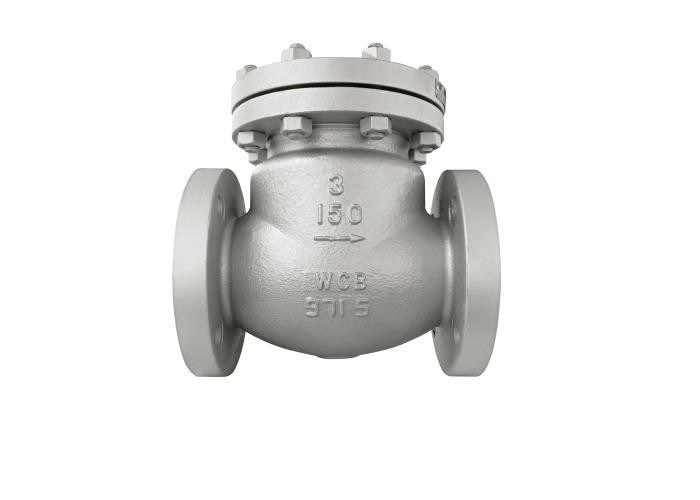

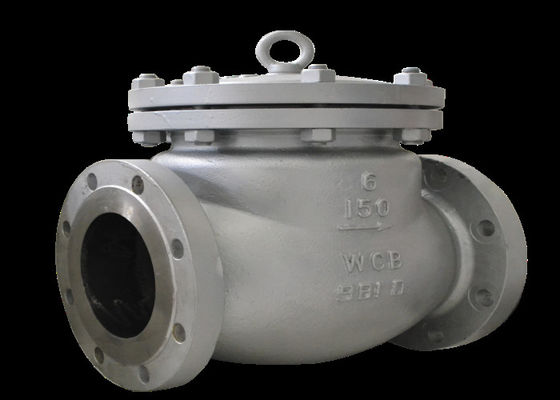

| Productnaam: | De Klep van de schommelingscontrole | Kleur: | Het Grijze Verzoek van de klant, |
|---|---|---|---|
| Norm: | API | Lichaamsmateriaal: | Koolstofstaal |
| Verbinding: | Flenseinden, rf | Grootte: | DN50-300 |
| Druk: | Middelgrote Druk, Class150LB~Class2500LB | Temperatuur van media: | Middelgrote Temperatuur, Op hoge temperatuur |
| Hoog licht: | de van een flens voorzien klep uit gegoten staal van de schommelingscontrole,3 de duim van een flens voorzien klep van de schommelingscontrole,van een flens voorzien de controleklep van de 3 duimschommeling |
||
De klep is samengesteld uit kleplichaam, klepdekking, klepschijf, tuimelschakelaar en andere delen. De klepschijf kan vloeibaar terugvloeien automatisch verhinderen. De klepschijf van de klep wordt geopend onder de actie van vloeibare druk, en de vloeibare stromen van de inhamkant aan de afzetkant. Wanneer de inhamdruk lager is dan de afzetdruk, sluit de klepschijf automatisch onder de actie van vloeibare drukverschil, zijn eigen ernst en andere factoren om het middel te verhinderen terug te stromen.
| grootte | L | D | D1 | D2 | BF | Z-Фd | H |
| 2“ | 203 | 150 | 120.7 | 92.1 | 17.5-2 | 4-Ф19 | 150 |
| 2.5“ | 216 | 180 | 139.7 | 105 | 20.7-2 | 4-Ф19 | 168 |
| 3“ | 241 | 190 | 152.4 | 127 | 22.3-2 | 4-Ф19 | 179 |
| 4“ | 292 | 230 | 190.5 | 157 | 22.3-2 | 8-Ф19 | 233 |
| 5“ | 330 | 255 | 215.9 | 185.7 | 23-2 | 8-Ф22.2 | 253 |
| 6“ | 356 | 280 | 241.3 | 216 | 23.9-2 | 8-Ф22.2 | 297 |
| 8“ | 495 | 345 | 298.5 | 270 | 28-2 | 8-Ф22.2 | 334 |
| 10“ | 622 | 405 | 362 | 323.8 | 28.6-2 | 12-Ф25.4 | 395 |
| 12“ | 698 | 485 | 431.8 | 381 | 30.2-2 | 12-Ф25.4 | 451 |
| deelnaam | deelmateriaal |
| lichaam, bonnet, Steun, tuimelschakelaar | ASTM A216 WCB |
| Cilindrische speld | ASTM A276 410 |
| Schijf | ASTM A105/ASTM A216 WCB |
| Mogelijke fouten | Oorzaak van mislukking | Verwijderingsmethode |
| Lekkage van flens het verzegelen oppervlakte |
1. De bouten worden niet aangehaald. 2. De pakking is gebroken of ontbroken. |
1. Haal symmetrisch gelijk de bouten aan en. 2. Vervang de pakking. |
| Lekkage van het verzegelen oppervlakte |
1. Het vuil en andere kwesties worden gemengd tussen de het verzegelen oppervlakten. 2. De het verzegelen oppervlakte is beschadigd. |
1 maakt de het verzegelen oppervlakte schoon. 2. Maak de het verzegelen oppervlakte in orde of vervang de delen. |
Ontwerp en vervaardiging: API 594-2017 flens, handvat, uiteindelassen en uiteindelassencontrolekleppen
·Structuurlengte: API 594-2017 flens, handvat, uiteindelassen en uiteindelassencontrolekleppen
·Verbindend eind: De lengte van de de klepstructuur van ASME b16.5-2017
·Inspectie en test: API 598-2016 inspectie en test van kleppen
·De classificatie van de druktemperatuur: Van een flens voorzien ASME B16.34 paste en laste kleppen in
