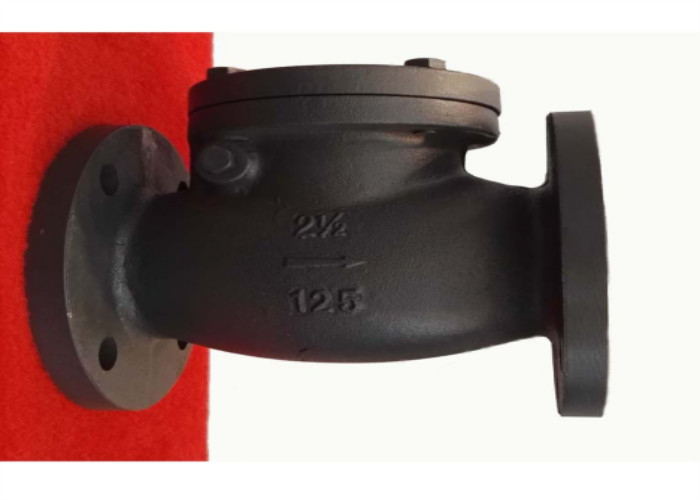

| Productnaam: | De Klep van de schommelingscontrole | Kleur: | Zwart/het grijze Verzoek van de klant, |
|---|---|---|---|
| Norm: | API | Lichaamsmateriaal: | Grijs ijzer |
| Verbinding: | Flenseinden, rf | Middel: | Het Gas van de waterolie |
| Structuur: | Schommeling | Temperatuur van media: | Middelgrote temperatuur |
| Hoog licht: | de 2 van een flens voorzien klep van de schommelingscontrole,de pijpleiding van een flens voorzien klep van de schommelingscontrole,van een flens voorzien de klep van de 2 schommelingscontrole |
||
Principe van actie
De klep is samengesteld uit kleplichaam, klepdekking, klepschijf, tuimelschakelaar en andere delen. De klepschijf kan vloeibaar terugvloeien automatisch verhinderen. De klepschijf van de klep wordt geopend onder de actie van vloeibare druk, en de vloeibare stromen van de inhamkant aan de afzetkant. Wanneer de inhamdruk lager is dan de afzetdruk, sluit de klepschijf automatisch onder de actie van vloeibare drukverschil, zijn eigen ernst en andere factoren om het middel te verhinderen terug te stromen.
verbindende meting
| grootte | L | φ2 | φ1 | φ | Z-Фd | H |
| 2“ | 203 | 152.4 | 120.7 | 50.8 | 4-Ф19 | 102 |
| 2.5“ | 216 | 177.8 | 139.7 | 63.5 | 4-Ф19 | 113 |
| 3“ | 241 | 190 | 152.4 | 76.2 | 4-Ф19 | 118 |
| 4“ | 292 | 228.6 | 190.5 | 101.6 | 8-Ф19 | 138 |
| 5“ | 330 | 254 | 215.9 | 127 | 8-Ф22.2 | 155 |
| 6“ | 356 | 279.4 | 241.3 | 152.4 | 8-Ф22.2 | 167 |
| 8“ | 495 | 342.9 | 298.5 | 203.2 | 8-Ф22.2 | 200.3 |
| 10“ | 622 | 406.4 | 361.95 | 254 | 12-Ф25 | 252.5 |
| 12“ | 399 | 482.6 | 431.8 | 304.8 | 12-Ф25 | 297.5 |
| Lichaamsmateriaal | HT200 |
| O-ring | ZHMn58-2 |
| Schijf | HT200 |
| pakking | 08+Flexible grafiet |
| Stam | HT200 |
| Bonnet | HT200 |
1.Storage, installatie en gebruiksinstructies 1. De klep zal in een droog pakhuis worden opgeslagen, en de stofdichte en waterdichte voorbereidingen zullen worden gemaakt. Het is strikt belemmerd om in openlucht op te slaan.
2. Voor opslag op lange termijn, zal het regelmatig worden gehandhaafd.
3. Vóór installatie, controleert de controle of het model en de specificatie van de druk geteste klep verenigbaar zijn, de binnenkant en buiten de klep schoonmaken, of de klep buigzaam roteert en of de het verzegelen oppervlakte beschadigd is. Na bevestiging, kan de installatie worden uitgevoerd.
4. De pijpleiding of het materiaal waarop de klep geïnstalleerd is zal of eerst worden gespoeld om de olie, de lassende slakken en andere sundries in de pijpleiding of het materiaal schoonmaken te verwijderen vermijden krassend de klep het verzegelen oppervlakte.
5. Wanneer manueel ladend en leegmakend de klep, het wordt belemmerd om het te verwerpen.
6. De klep is gewoonlijk geïnstalleerd op de horizontale pijpleiding, en kan niet op de verticale pijpleiding worden geïnstalleerd. Merk op dat de middelgrote stroomrichting met de pijlrichting op het kleplichaam verenigbaar is.
7. De druktest zal voor installatie worden uitgevoerd, en de installatie kan slechts worden uitgevoerd als het aan de vereisten voldoet.
8. Het product zal niet onderworpen worden aan grote externe kracht na installatie.
9. De exploitatievoorwaarden zullen met de vereisten in de prestatiesspecificaties verenigbaar zijn.
