Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|

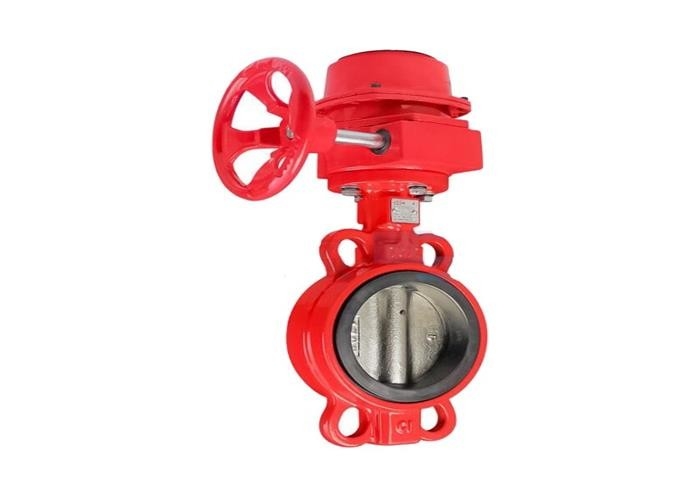

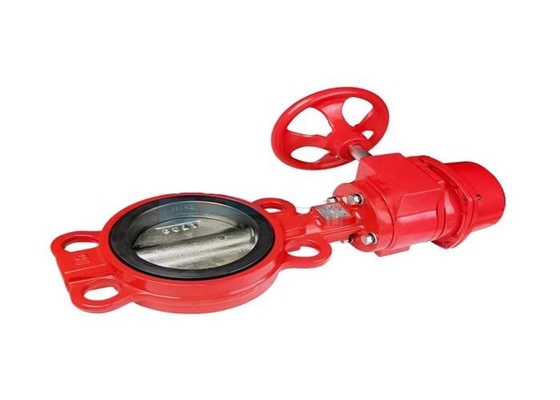

| Productnaam: | Brandbeveiligingkleppen | Klepnaam: | Vlinderklep |
|---|---|---|---|
| Verbind type: | WAFELTJE | Werkdruk: | 1.6 mpa |
| Lichaamsmateriaal: | Nodulair gietijzer | Het werk tempreature: | ≤80℃ |
| Geschikt medium: | Water | Lichaamskleur: | Rode kleur |
| Hoog licht: | de kleppen van de de machtsbrandbeveiliging van de toestelworm,de vleugelklep van het signaalwafeltje,de brandbeveiligingkleppen van het signaalwafeltje |
||
De klep kan wijd in het schone watersysteem van gemeentelijk pijpnetwerk, water verwarmingssysteem, bouw en andere industrieën worden gebruikt. Het kan niet alleen het middel verbinden of snel afsnijden, maar ook snel de middelgrote stroom aanpassen. De klep kan op de pijpleiding of het materiaal van niet corrosief middel aan onderschepping worden gebruikt, de stroom verbinden en regelen.
Wanneer het handvat van de klep door 90 ° wordt geroteerd, ook roteert de klepschacht. De klepschacht drijft de vlinderplaat om aan open of dicht te roteren. De wijzerplaat en het handvat komen samen om de stroom aan te passen
| Type | DN | Ф | A | B | Z-Φd | L |
| D371X-10/16Q | 40 | 125 | 74 | 116 | 4-Φ19 | 43 |
| 50 | 125 | 74 | 116 | 4-Φ19 | 43 | |
| 65 | 145 | 82 | 124 | 4-Φ19 | 46 | |
| 80 | 160 | 89 | 132 | 4-Φ19 | 46 | |
| 100 | 180 | 106 | 186 | 4-Φ19 | 52 | |
| 125 | 210 | 119 | 195 | 4-Φ19 | 56 | |
| 150 | 240 | 136 | 212 | 4-Φ23 | 56 | |
| 200 | 295 | 170 | 225 | 4-Φ28 | 60 |
| Deelnaam | Deelmateriaal |
| Lichaam | Kneedbaar ijzer |
| Seat | Kneedbare iron+EPDM |
| Schijf | Kneedbaar ijzer |
| Stam | Koolstofstaal, SS |
1. De structurele afmetingen zullen aan lichtgewicht en gemakkelijke verrichting de van GB/T12221, klein volume, voldoen.
2. De structuur keurt een halve schachtstructuur goed, die snel kan worden geopend wanneer het werken bij 90 °; De schijfplaat heeft stroomgebied met hoge weerstand, groot, kleine huidige weerstand en energie - besparing.
3. Het middel kan door beide kanten van de flensvleugelklep in om het even welke richting vloeien om het doel van verbinding te bereiken of af te snijden.
1. De klep is geïnstalleerd op de pijpleiding voor het openen en het sluiten, en kan ook voor regelgeving en throttling worden gebruikt.
2. De klep kan in om het even welke richting worden geïnstalleerd.
3. Maak de pijp en klepholte voor installatie schoon.
4. De klep zal van grote externe kracht na installatie vrij zijn.
5. De klep is geïnstalleerd op de pijpleiding die lange tijd is gesloten, en het zou regelmatig moeten worden geopend en worden gesloten.
6. Wanneer de lokale minimumtemperatuur lager is dan 4 ℃, zal de thermische isolatiebescherming worden uitgevoerd; Als eindklep, zal de vindende pijp of het jasje voor het verwarmen worden gebruikt om de temperatuur van de pijpmuur het zijn te verhinderen lager dan 0 ℃.
7. Het is strikt belemmerd om het te installeren en te gebruiken op de pijpleiding die aan trilling of snelle verandering van middelgrote temperatuur onderworpen is.
8. De exploitatievoorwaarden zullen met de vereisten in de prestatiesspecificatie verenigbaar zijn
