Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Productnaam: | WafeltjeVleugelklep | Materiaal: | HT200/QT450 |
|---|---|---|---|
| Kleur: | Blauw | Grootte: | 2“ - 12“ |
| Werkdruk: | 1.0-1.6Mpa (10-25bar) | Middel: | water |
| Verbinding: | wafeltje | Norm: | DIN, API, BS |
| Openingswijze: | Handvat | Temperatuur: | ≤80℃ |
| Hoog licht: | 2 de Vleugelklep van het duimwafeltje,DIN-WafeltjeVleugelklep,API 2 DuimVleugelklep |
||

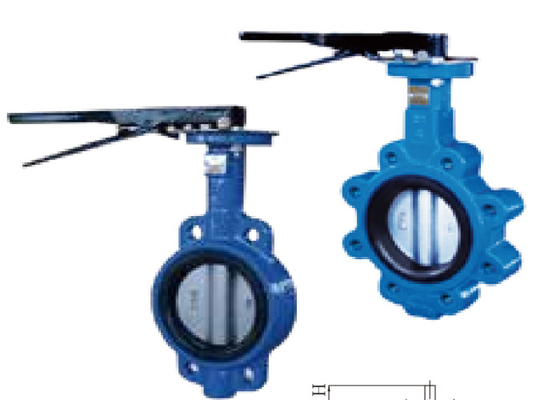

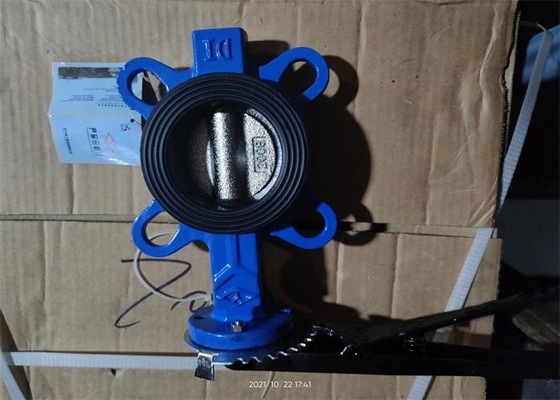

API/DIN de StandaardVleugelklep van het Gietijzer Materiële PN1.0/PN1.6Mpa Pinless Wafeltje
De vlinderplaat van de handvatvleugelklep is geïnstalleerd in de diameterrichting van de pijpleiding. In het cilindrische kanaal van het vleugelkleplichaam, roteert de schijfvormige vlinderplaat rond de as met een omwentelingshoek van 0 ° - 90 °. Wanneer het aan 90 ° roteert, is de klep volledig open. Deze klep is horizontaal over het algemeen geïnstalleerd
| Grootte | DN | A | B | L | фD1 | фD3 | H |
| 1.5“ | 40 | 69 | 136 | 32 | 65 | 35.25 | 32 |
| 2“ | 50 | 80 | 161 | 42.0 | 65.0 | 35.25 | 32 |
| 21/2 „ | 65 | 89 | 175 | 44.7 | 65.0 | 35.25 | 32.0 |
| 3“ | 80 | 95 | 181 | 45.2 | 65.0 | 35.25 | 32.0 |
| 4“ | 100 | 114 | 200 | 52.1 | 90.0 | 55.25 | 32.0 |
| 5 „ | 125 | 127 | 213 | 54 | 90.0 | 55.25 | 32.0 |
| 6“ | 150 | 139 | 226 | 55.8 | 90.0 | 55.25 | 32.0 |
| 8“ | 200 | 175 | 260 | 60.6 | 125.0 | 70.25 | 40.0 |
| 10“ | 250 | 203 | 292 | 65.6 | 125.0 | 70.25 | 40.0 |
| 12“ | 300 | 242 | 337 | 77 | 125.0 | 70.25 | 40 |
| Norminaldruk | 1.0/1.6 Mpa |
| Suitbktemperatuur | ≤ 80°C |
| Verbindingstest | 1.7/1.8MPa |
| Shell-test | 1.5/2.4mpa |
| Geschikt middel: | water |
Het wordt gebruikt voor aardgasleiding in de zwavelzuurindustrie: inham en afzet van ventilator voor oven, inham en afzet van relaisventilator, elektrische demistreeks en verbindende klep, inham en afzet van de hoofdventilator van S02, convertorregelgeving, inham en afzet van voorverwarmer, enz.
Het wordt gebruikt in de zwavel het branden, omzetting en droge absorptiesectie van zwavel gebaseerd zwavelzuursysteem. Het is het aangewezen merk van kleppen voor zwavel gebaseerde zwavelzuurinstallatie. Het wordt beschouwd door de meerderheid van gebruikers als vleugelkleppen met goede het verzegelen prestaties, lichte verrichting, secundaire corrosie, weerstand op hoge temperatuur, geschikte, flexibele verrichting, veilig en betrouwbaar gebruik, die wijd zijn gepopulariseerd en gebruikt.
Het wordt ook wijd gebruikt in de pijpleidingen van SO2, stoom, lucht, gas, ammoniak, Co2-gas, olieproducten, water, pekel, alkalialcoholische drank, zeewater, salpeterzuur, zoutzuur, zwavelzuur, fosforzuur en andere media in chemisch product, petrochemische stof, uitsmelting, geneesmiddel, voedsel en andere industrieën als het regelen van en het onderscheppen van apparaten.
