Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|

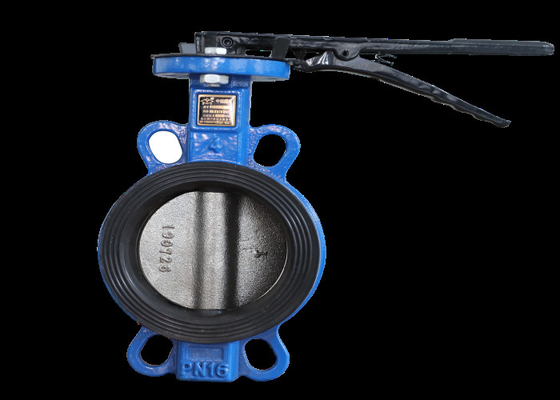

| Productnaam: | WafeltjeVleugelklep | Verbinding: | Wafeltje |
|---|---|---|---|
| Kleur: | Aangepast BLAUW, | Grootte: | DN40 aan DN600 |
| Werkdruk: | 1.0-1.6Mpa (10-25bar) | Handvat: | Ijzer |
| stang: | roestvrij staal | Macht: | handel |
| Seat: | EPDM /NBR/PTFE | Lichaamsmateriaal: | Ijzer/Kneedbaar ijzer |
| Hoog licht: | De Vleugelklep van het Pinlesswafeltje,De Vleugelklep van het Gietijzerwafeltje,De Vleugelklep van handvatpinless |
||
De vlinderplaat van wafeltjevleugelklep is geïnstalleerd in de diameterrichting van de pijpleiding. In het cilindrische kanaal van het vleugelkleplichaam, roteert de schijfvormige vlinderplaat rond de as met een omwentelingshoek van 0 ° - 90 °, die de rol van stroomregelgeving kunnen spelen. Wanneer de vlinderplaat aan 90 ° roteert, bereikt de klep het maximum openen. De wafeltjevleugelklep heeft de voordelen van eenvoudige structuur, klein volume en lichtgewicht. Het is slechts samengesteld uit een paar delen. Voorts kan het snel door roterende 90 ° worden geopend en worden gesloten, die eenvoudig is te werken. Tegelijkertijd, heeft de klep goede vloeibare controlekenmerken.
Welke van gewone vleugelklep en poortklep met dezelfde nominale druk en de nominale diameter heeft betere strakheid en is niet gemakkelijk te lekken?
De strakheid van poortklep is beter dan dat van vleugelklep, maar sommige fabrikanten hebben goede het verzegelen prestaties van vleugelklep.
De poortklep heeft groot volume en bezet grote ruimte.
De vleugelklep heeft klein volume en kleine ruimte.
De specifieke selectie zou de temperatuur ook moeten overwegen van het middel, het verzegelen en de verpakking van de klep.
De vleugelkleppen met nominale diameter groter worden dan 50 gespecificeerd in de specificatie.
De krachtige handvleugelklep keurt een dubbele zonderlinge en speciale geneigde kegel elliptische verzegelende structuur goed. Het gebruiksmodel lost het nadeel op dat de het verzegelen oppervlakte van de traditionele zonderlinge vleugelklep nog in het glijden contactwrijving op het ogenblik van het openen en het sluiten van 0 ° ~ 10 °, realiseert het effect is dat de het verzegelen oppervlakte van de vlinderplaat op het ogenblik van het openen gescheiden is, en het het verzegelen effect is gesloten op het ogenblik van het sluiten van contact, om de levensduur te verlengen en de beste het verzegelen prestaties te bereiken.
| DN | A | B | L | фD1 | фD3 | H |
| DN40 (1,5“) | 69 | 136 | 32 | 65 | 35.25 | 32 |
| DN50 (2“) | 80 | 161 | 42.04 | 65 | 35.25 | 32 |
| DN65 (2,5“) | 89 | 175 | 44.68 | 65 | 35.25 | 32 |
| DN80 (3“) | 95 | 181 | 45.21 | 65 | 35.25 | 32 |
| DN100 (4“) | 114 | 200 | 52.07 | 90 | 55.25 | 32 |
| DN125 (5“) | 127 | 213 | 54.36 | 90 | 55.25 | 32 |
| DN150 (6“) | 139 | 226 | 55.75 | 90 | 55.25 | 32 |
| DN200 (8“) | 175 | 260 | 60.58 | 125 | 70.25 | 40 |
| DN250 (10“) | 203 | 292 | 65.63 | 125 | 70.25 | 40 |
| [DN300 (12“) | 242 | 337 | 76.9 | 125 | 70.25 | 40 |
