Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| productnaam: | Wafer vlinderklep | Lichaams materiaal: | Kneedbaar Ijzer/Gietijzer GGG50, Gietijzer |
|---|---|---|---|
| Standaard: | ANSI,API | Druk: | Middelgrote druk, lage druk |
| Verbinding: | flens/wafeltje, Wafeltje | Kleur: | Aangepast BLAUW, |
| Schijf: | Gietijzer | Zitting materiaal: | EPDM |
| Hoog licht: | 150 mm vlinderklep in wafelstijl,vlinderklep in wafelstijl,200 mm vlinderklep in wafelstijl |
||

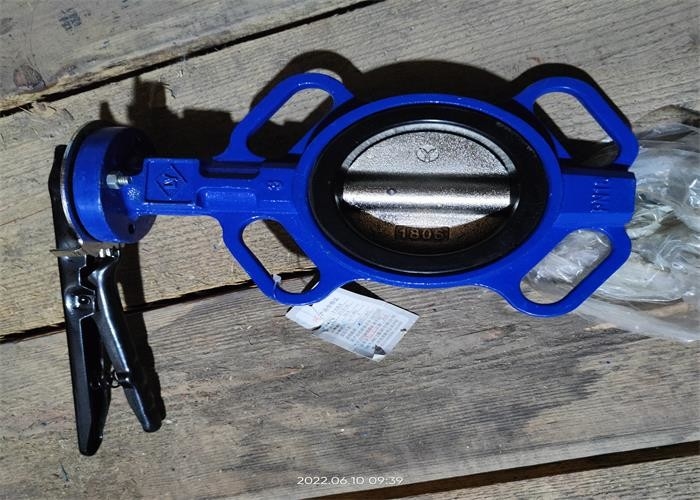

De handgreepvlinderklep is eenvoudig van structuur, klein van formaat en licht van gewicht en bestaat slechts uit een paar onderdelen.En hoeft alleen maar 90 ° te draaien, kan snel worden geopend en gesloten, eenvoudige bediening en de klep heeft goede vloeistofregeleigenschappen.Wanneer de vlinderklep volledig open staat, is de dikte van de vlinderplaat de enige weerstand wanneer het medium door het kleplichaam stroomt, dus de door de klep gegenereerde drukval is klein, dus het heeft betere stroomregelingseigenschappen.
| MAAT | EEN | B | L | φD1 | φD3 | H |
| 1,5" | 69 | 136 | 32 | 65 | 35 | 32 |
| 2" | 80 | 161 | 42 | 65 | 35 | 32 |
| 2,5" | 89 | 175 | 45 | 65 | 35 | 32 |
| 3" | 95 | 181 | 45 | 65 | 35 | 32 |
| 4" | 114 | 200 | 52 | 90 | 55 | 32 |
| 5" | 127 | 213 | 54 | 90 | 55 | 32 |
| 6" | 139 | 226 | 56 | 90 | 55 | 32 |
| 8" | 175 | 260 | 61 | 125 | 70 | 40 |
| 10" | 203 | 292 | 66 | 125 | 70 | 40 |
| 12" | 242 | 337 | 77 | 125 | 70 | 40 |
| Lichaam | Grijs ijzer |
| Zitting | EPDM/NBR/PTFE |
| Schijf | Roestvrij staal/Nodulair gietijzer |
| STANG | SS420 /304/316 |
| Oog in oog | ISO 5752/API 609 |
| Flens einde | BS10 |
1. De structuur neemt de semi-asstructuur aan, de werking van 90 graden is snel te openen;De plaat heeft een hoge sterkte, een groot stroomgebied, een kleine stroomweerstand en energiebesparing.
2. Het medium kan in elke richting van beide zijden van de flensschijfklep stromen, kan het doel van verbinden of afsnijden bereiken.
3. Geen ontwerp met conische penstructuur: de transmissieverbinding tussen de klepas en de klepplaat neemt de vorm aan van een zeshoekige verbinding, die effectief de lekkage oplost en verborgen gevaren van de originele middelste klepkegelpen wegvalt, verbetert de klepafdichting aanzienlijk prestaties en bedrijfsveiligheid, en lost volledig het probleem op van het vallen van de originele middellijn vlinderklepkegelpen.
4. Goede afdichtingsprestaties: omdat de klep geen penontwerp aanneemt, lost deze het probleem van kegelpenlekkage van de originele middellijnvlinderklep volledig op;De klepzitting keurt het integrale vulkanisatieproces goed.Enerzijds wordt het lekkageprobleem tussen de klepzitting en het lichaam dat bestaat bij de druktest van de originele middellijnklep opgelost.Aan de andere kant is het zijafdichtingsoppervlak van de gevulkaniseerde zitting breder en zijn er drie O-ringafdichtingswaterleidingen toegevoegd om de afdichting met de pijpflens betrouwbaarder te maken.De flenspakking wordt bewaard.
1. De klep wordt op de pijpleiding geïnstalleerd voor openen en sluiten en kan ook worden gebruikt voor afstellen en smoren.
2. De klep kan in elke richting worden geïnstalleerd.
3. De holte van de leidingen en de kleppen moeten voor installatie worden gereinigd.
4. De klep mag na installatie niet worden blootgesteld aan grote externe krachten.
5. De klep is geïnstalleerd op de pijpleiding die lange tijd gesloten is en moet regelmatig worden geopend en gesloten.
6. Wanneer de lokale minimumtemperatuur lager is dan 4 ℃, moet isolatiebescherming worden genomen;Omdat de eindklep moet worden gebruikt met buis- of mantelverwarming, om te voorkomen dat de buiswandtemperatuur onder 0 ℃ komt.
7. Het is ten strengste verboden om te installeren en te gebruiken in de pijpleiding onder trilling of snelle verandering van gemiddelde temperatuur.
8. De bedrijfstoestand moet in overeenstemming zijn met de eisen in de prestatiespecificatie
