1.0mpa handvat waferklep eenvoudig van structuur

1.0mpa Handle Wafer Valve Simple In Structure

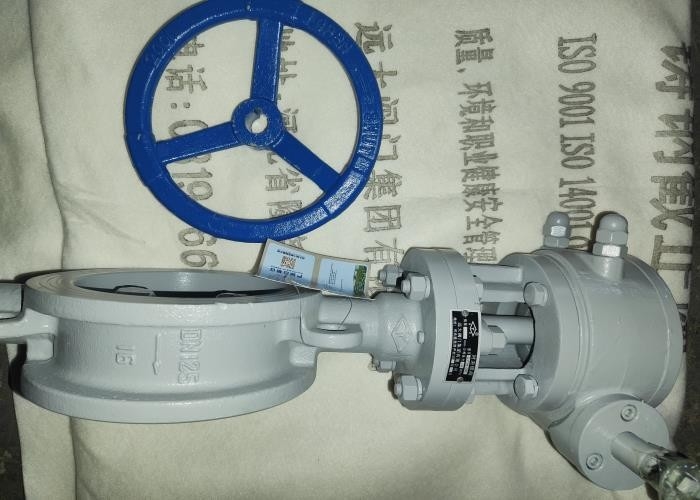

Grote Afbeelding : 1.0mpa handvat waferklep eenvoudig van structuur

Productdetails:

Plaats van herkomst:	China
Merknaam:	Yuancheng
Modelnummer:	D373H-10C

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	1000 st
Prijs:	Negotiable
Verpakking Details:	120011001100mm houten kist
Levertijd:	5-8 werkdagen
Betalingscondities:	T/T
Levering vermogen:	10000 stuks per maand

Contact

Gedetailleerde productomschrijving

Productnaam:	Wafer vlinderklep	Verbinding:	flens/wafeltje, Wafeltje
Lichaams materiaal:	Koolstofstaal, staal	Standaard:	GB/T, Chinese standaard
Kleur:	Aangepast	Zitting materiaal:	ss, staal
Druk:	Middelgrote druk, lage druk	Schijf:	koolstofstaal
Hoog licht:	1.0mpa wafer klep , handvat wafer klep , 1.0mpa wafer type vlinderklep

Koolstofstaal 1.0 Mpa Druk Drie Excentriciteit Wafer Vlinderklep

Invoering

De handgreepvlinderklep is eenvoudig van structuur, klein van formaat en licht van gewicht en bestaat slechts uit een paar onderdelen.En hoeft alleen maar 90 ° te draaien, kan snel worden geopend en gesloten, eenvoudige bediening en de klep heeft goede vloeistofregeleigenschappen.Wanneer de vlinderklep volledig open staat, is de dikte van de vlinderplaat de enige weerstand wanneer het medium door het kleplichaam stroomt, dus de door de klep gegenereerde drukval is klein, dus het heeft betere stroomregelingseigenschappen.

structuur

Het is samengesteld uit kleplichaam, schijf, beugel, klepsteel, elektrisch apparaat, afdichtring enzovoort

Connest maat

Type	Maat	L	H	H₁	EEN₁	B₁	6KG		10KG
Type	Maat	L	H	H₁	EEN₁	B₁	D₁	Z-Φd	D₁	Z-Φd
D373H -6C/10C	50	43	112	350	180	200	110	4-Φ14	125	4-Φ18
	65	46	115	370	180	200	130	4-Φ14	145	8-Φ18
	80	49	120	380	180	200	150	4-Φ18	160	8-Φ18
	100	56	138	420	180	200	170	4-Φ18	180	8-Φ18
	125	64	164	460	180	200	200	8-Φ18	210	8-Φ18
	150	70	175	555	270	280	225	8-Φ18	240	8-Φ22
	200	89	208	605	270	280	280	8-Φ18	295	8-Φ22
	250	114	243	680	270	280	335	12-Φ18	350	12-Φ22
	300	114	283	800	380	420	395	12-Φ22	400	12-Φ22
	350	127	310	835	380	420	445	12-Φ22	460	16-Φ22
	400	140	340	915	450	470	495	16-Φ22	515	16-Φ26
	450	152	380	960	480	490	550	16-Φ22	565	20-Φ26
	500	152	410	1020	480	490	600	20-Φ22	620	20-Φ26
	600	154	470	1225	480	490	705	20-Φ26	725	20-Φ30
	700	165	550	1355	640	660	810	24-Φ26	840	24-Φ30
	800	190	640	1470	640	660	920	24-Φ30	950	24-Φ33
	900	203	710	1545	750	860	1020	24-Φ30	1050	28-Φ33
	1000	216	770	1795	850	900	1120	28-Φ30	1160	28-Φ36
	1200	254	890	1965	850	900	1340	32-Φ33	1380	32-Φ39

Hoofdonderdeel naam en materiaal

Grootste deel	deel materiaal
Lichaam, schijf, juk	WCB
Stang	2Cr13
Zegelring	430+Grafiet asbest

Voorzorgsmaatregelen voor opslag, installatie en gebruik

1. De klep wordt bewaard in een droog magazijn.Het is ten strengste verboden om het in de open lucht op te slaan.

2. Langdurige opslag, regelmatig onderhoud.

3. De klep wordt op de horizontale of verticale leiding geïnstalleerd, maar moet voor een eenvoudige bediening worden geopend en gesloten.

4. Voor de installatie moet een druktest worden uitgevoerd en de installatie kan aan de vereisten voldoen.

5. De holte van de leidingen en de klep moeten voor installatie worden gereinigd.

6. De klep mag na installatie niet worden blootgesteld aan grote externe krachten.

7. De stroomrichting van het medium moet tijdens de installatie in overeenstemming zijn met de pijlrichting van het kleplichaam.

8. De bedrijfsomstandigheden moeten voldoen aan de technische eisen in de prestatiespecificatie.

Mogelijke fouten en eliminatiemethoden

Mogelijke fouten	Oorzaak van de storing	Methode van eliminatie
Lekkage van pakking	1. Vervaldatum of veroudering van de vulling 2. De pakkingbout is niet vastgedraaid	1. Vervang de pakking 2. Draai de stopbusbouten gelijkmatig vast
Eindkap lekkage	1. De bout is niet vastgedraaid 2. De O-ring is beschadigd	1. Draai de bouten vast. 2. Vervang de O-ring
Lekkage aan het afdichtingsoppervlak	1. De installatierichting van de klep komt niet overeen met de stroomrichting van het medium 2. De uitschakeling is niet op zijn plaats 3. Er zit kalkaanslag op het afdichtingsoppervlak 4. Het afdichtvlak is beschadigd	1. Controleer de installatie 2. Stel de schroeven op de actuator opnieuw af en sluit ze op hun plaats 3. Ruim de opbouw op 4. Slijp het afdichtingsoppervlak opnieuw en repareer het
