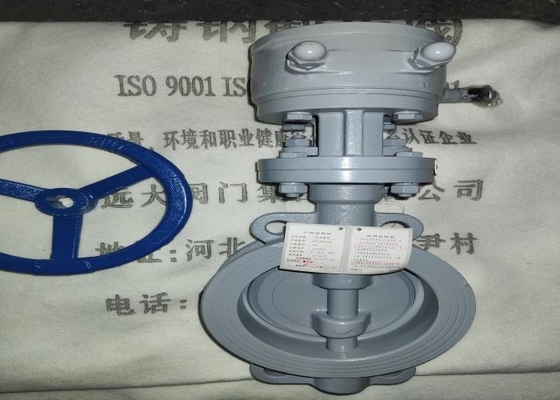

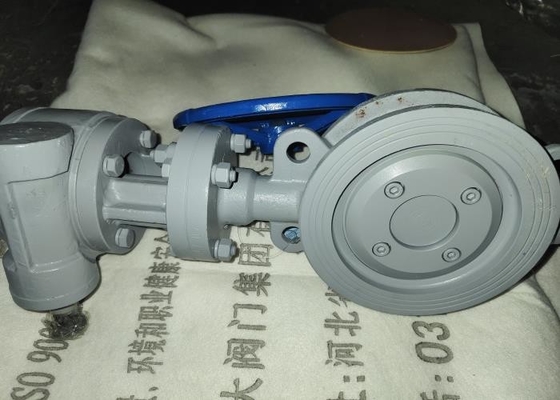

Koolstofstalen 1200 mm wafertype vlinderklep lage druk

Carbon Steel 1200mm Wafer Type Butterfly Valve Low Pressure

Grote Afbeelding : Koolstofstalen 1200 mm wafertype vlinderklep lage druk

Productdetails:

Plaats van herkomst:	China
Merknaam:	Yuancheng
Modelnummer:	D373H-16C

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal:	1000 st
Prijs:	Negotiable
Verpakking Details:	120011001100mm houten kist
Levertijd:	5-8 werkdagen
Betalingscondities:	T/T
Levering vermogen:	10000 stuks per maand

Contact

Gedetailleerde productomschrijving

Productnaam:	Wafer vlinderklep	Verbinding:	flens/wafeltje, Wafeltje
Schijf:	Koolstofstaal	Lichaams materiaal:	Koolstofstaal, staal
Zitting materiaal:	ss, staal	Kleur:	aangepast
Standaard:	GB/T, Chinese standaard	Druk:	Middelgrote druk, lage druk
Hoog licht:	1200 mm wafer vlinderklep , wafer type vlinderklep koolstofstaal , lage druk wafer type vlinderklep

1.6mpa Maat 150mm Koolstofstaal Stoom medium Wafer Vlinderklep

Invoering

De handgreepvlinderklep is eenvoudig van structuur, klein van formaat en licht van gewicht en bestaat slechts uit een paar onderdelen.En hoeft alleen maar 90 ° te draaien, kan snel worden geopend en gesloten, eenvoudige bediening en de klep heeft goede vloeistofregeleigenschappen.Wanneer de vlinderklep volledig open staat, is de dikte van de vlinderplaat de enige weerstand wanneer het medium door het kleplichaam stroomt, dus de door de klep gegenereerde drukval is klein, dus het heeft betere stroomregelingseigenschappen.

structuur

Het is samengesteld uit kleplichaam, schijf, beugel, klepsteel, elektrisch apparaat, afdichtring enzovoort

Connest maat

Type	Maat	L	H	H₁	EEN₁	B₁	16KG		25KG
Type	Maat	L	H	H₁	EEN₁	B₁	D₁	Z-Φd	D₁	Z-Φd
D373H -16C/25	50	43	112	350	180	200	125	4-Φ18	125	4-Φ18
	65	46	115	370	180	200	145	4-Φ18	145	8-Φ18
	80	49	120	380	180	200	160	8-Φ18	160	8-Φ18
	100	56	138	420	180	200	180	8-Φ18	190	8-Φ22
	125	64	164	460	180	200	210	8-Φ18	220	8-Φ26
	150	70	175	555	270	280	240	8-Φ22	250	8-Φ26
	200	89	208	605	270	280	295	12-Φ22	310	12-Φ26
	250	114	243	680	270	280	355	12-Φ26	370	12-Φ30
	300	114	283	825	380	420	410	12-Φ26	430	16-Φ30
	350	127	310	900	380	420	470	16-Φ26	490	16-Φ33
	400	140	340	980	450	470	525	16-Φ30	550	16-Φ36
	450	152	380	1030	480	490	585	20-Φ30	600	20-Φ36
	500	152	410	1105	480	490	650	20-Φ33	660	20-Φ36
	600	154	470	1310	480	490	770	20-Φ36	770	20-Φ39
	700	165	550	1435	640	660	840	24-Φ36	875	24-Φ42
	800	190	640	1605	640	660	950	24-Φ39	990	24-Φ48
	900	203	710	1745	750	860	1050	28-Φ39	1090	28-Φ48
	1000	216	770	1885	850	900	1170	28-Φ42	1210	28-Φ55
	1200	254	890	2105	850	900	1390	32-Φ48	1420	32-Φ55

Hoofdonderdeel naam en materiaal

Grootste deel	deel materiaal
Lichaam, schijf, juk	WCB
Stang	2Cr13
Zegelring	430+Grafiet asbest

Voorzorgsmaatregelen voor opslag, installatie en gebruik

1. De klep wordt bewaard in een droog magazijn.Het is ten strengste verboden om het in de open lucht op te slaan.

2. Langdurige opslag, regelmatig onderhoud.

3. De klep wordt op de horizontale of verticale leiding geïnstalleerd, maar moet voor een eenvoudige bediening worden geopend en gesloten.

4. Voor de installatie moet een druktest worden uitgevoerd en de installatie kan aan de vereisten voldoen.

5. De holte van de leidingen en de klep moeten voor installatie worden gereinigd.

6. De klep mag na installatie niet worden blootgesteld aan grote externe krachten.

7. De stroomrichting van het medium moet tijdens de installatie in overeenstemming zijn met de pijlrichting van het kleplichaam.

8. De bedrijfsomstandigheden moeten voldoen aan de technische eisen in de prestatiespecificatie.

Mogelijke fouten en eliminatiemethoden

Mogelijke fouten	Oorzaak van de storing	Methode van eliminatie
Lekkage van pakking	1. Vervaldatum of veroudering van de vulling 2. De pakkingbout is niet vastgedraaid	1. Vervang de pakking 2. Draai de stopbusbouten gelijkmatig vast
Eindkap lekkage	1. De bout is niet vastgedraaid 2. De O-ring is beschadigd	1. Draai de bouten vast. 2. Vervang de O-ring
Lekkage aan het afdichtingsoppervlak	1. De installatierichting van de klep komt niet overeen met de stroomrichting van het medium 2. De uitschakeling is niet op zijn plaats 3. Er zit kalkaanslag op het afdichtingsoppervlak 4. Het afdichtvlak is beschadigd	1. Controleer de installatie 2. Stel de schroeven op de actuator opnieuw af en sluit ze op hun plaats 3. Ruim de opbouw op 4. Slijp het afdichtingsoppervlak opnieuw en repareer het
